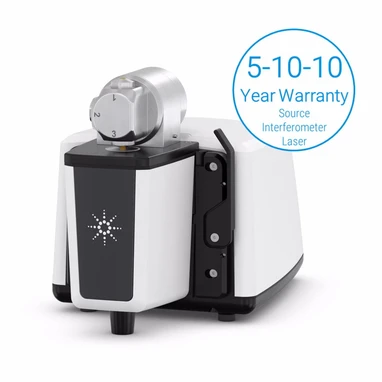

Agilent Cary 635 FTIR je ultrakompaktní modulární stolní spektrometr pro infračervenou spektroskopii s Fourierovou transformací (FTIR), navržený pro rychlou kvalitativní i kvantitativní analýzu pevných látek, kapalin, prášků, past, gelů a plynů. Spojuje vysoký analytický výkon, malé rozměry a jednoduché ovládání s širokou nabídkou výměnných modulů pro různé typy vzorků. Trvale seřízená optika umožňuje jednotlivé moduly rychle měnit bez složitého nastavování přístroje a přizpůsobit jej aktuálnímu typu vzorku nebo analytické metodě.
Cary 635 FTIR je určen jak pro rutinní kontrolu kvality a identifikaci materiálů, tak pro pokročilejší aplikace ve farmacii, polymerním průmyslu, materiálovém výzkumu nebo analýze lithium-iontových baterií. Software Agilent MicroLab využívá obrazově vedené pracovní postupy, které zjednodušují měření a snižují nároky na zaškolení obsluhy.
Klíčové vlastnosti
- Kompaktní stolní FTIR spektrometr s hmotností pouze 3,5 kg
- Rozměry přístroje pouze 14 × 16 × 26 cm
- Modulární konstrukce s rychlou výměnou vzorkovacích modulů
- Trvale seřízená optika bez nutnosti opětovného nastavování při změně modulu
- Analýza:
- pevných látek,
- kapalin,
- prášků,
- past,
- gelů,
- pelet,
- plynů
- Spektrální rozsah až 7000–350 cm⁻¹ podle použité optiky
- Rozlišení lepší než 2 cm⁻¹
- Vzorkovací moduly s optickou aperturou 25 mm
- Vysoká energetická propustnost – podle výrobce až o 30 % vyšší než u některých běžných rutinních FTIR systémů
- Intuitivní software MicroLab s obrazově vedenými pracovními postupy
- Volitelný MicroLab Pharma pro regulovaná farmaceutická prostředí
- Široká nabídka hotových aplikačních spektrálních knihoven
- Robustní konstrukce vhodná i pro prostředí s vyšší vlhkostí
Modulární konstrukce
Základem systému je vlastní Cary 635 FTIR engine, který obsahuje hlavní optické komponenty:
- interferometr,
- laser,
- IR zdroj,
- detektor.
Na přední část spektrometru se připojují přesně seřízené vzorkovací moduly. Přístroj se tak může během několika sekund změnit například z ATR konfigurace pro pevné nebo práškové vzorky na transmisní systém pro kapaliny nebo plyny.

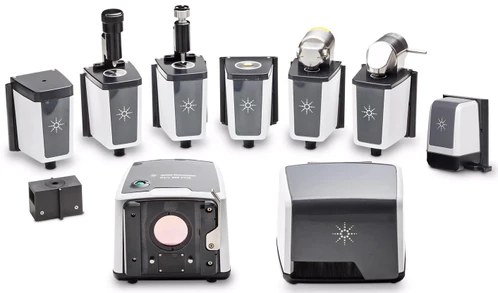

Výměnné vzorkovací moduly
Cary 635 FTIR podporuje mimo jiné:
- Diamond ATR
- Ge ATR
- ZnSe ATR
- vícenásobný odraz ZnSe ATR
- transmisní modul
- DialPath
- TumblIR
- difúzní reflektanci
- zrcadlovou reflektanci při 10°
- zrcadlovou reflektanci při 45°
- plynovou celu
Modulární systém umožňuje přizpůsobit jednu FTIR platformu velmi rozdílným typům vzorků a analytickým úlohám.
ATR-FTIR
ATR (zeslabený úplný odraz, attenuated total reflectance) patří mezi nejčastěji používané techniky FTIR vzorkování. U Cary 635 lze podle aplikace využít diamantové, germaniové nebo ZnSe ATR moduly.
ATR je vhodné například pro:
- pevné látky,
- prášky,
- kapaliny,
- pasty,
- gely,
- polymery,
- farmaceutické suroviny.
Výhodou je minimální příprava vzorku a rychlé měření přímo na povrchu ATR krystalu.
Transmisní FTIR
Transmisní režim je vhodný pro:
- kapaliny,
- plyny,
- prášky,
- tenké vrstvy a fólie.
Moduly DialPath a TumblIR odstraňují potřebu klasických transmisních kyvet u vybraných kapalných vzorků a zjednodušují dávkování, čištění i rutinní analýzu.
Reflexní FTIR
Pro pevné vzorky lze využít také reflexní metody:
- difúzní reflektance (DRIFTS) pro práškové a drsnější povrchy,
- zrcadlová reflektance pro hladké a reflexní povrchy.
Tím se možnosti Cary 635 rozšiřují také na materiálové a povrchové analýzy.
Software Agilent MicroLab
Agilent MicroLab je navržen tak, aby zjednodušoval každodenní FTIR workflow. Obrazově vedené postupy provedou uživatele jednotlivými kroky měření od přípravy vzorku až po vyhodnocení výsledků, takže systém mohou efektivně používat i pracovníci s omezenými zkušenostmi s FTIR.
Podporované softwarové možnosti zahrnují:
- MicroLab
- MicroLab Expert
- volitelný MicroLab Pharma
MicroLab Expert je určen pro pokročilejší zpracování a vizualizaci FTIR dat, zatímco MicroLab Pharma rozšiřuje systém o funkce zaměřené na integritu dat a regulatorní požadavky ve farmaceutickém prostředí.
Farmaceutické aplikace
Cary 635 FTIR splňuje výkonnostní specifikace významných světových lékopisů a je vhodný například pro:
- identifikaci farmaceutických surovin,
- kontrolu vstupních materiálů,
- identifikaci léčivých přípravků,
- analýzu obalových materiálů,
- stanovení koncentrace farmaceutických složek,
- kontrolu kvality a uvolňování materiálů.
Volitelný MicroLab Pharma podporuje správu dat a workflow v regulovaných laboratořích.
Polymery a materiály
Modulární konstrukce umožňuje rychle přecházet mezi různými vzorkovacími technikami podle typu polymeru nebo materiálu.
Typické aplikace zahrnují:
- identifikaci polymerů,
- kontrolu vstupních surovin,
- kvalitativní a kvantitativní analýzu,
- charakterizaci plastů a elastomerů,
- analýzu povrchů a tenkých vrstev,
- výzkum a vývoj nových materiálů,
- QA/QC v polymerním průmyslu.
Agilent Cary 635 prezentuje také jako platformu vhodnou pro výuku, rutinní testování, pokročilý materiálový výzkum a analýzu součástí lithium-iontových baterií.
Technické specifikace
Spektrální parametry
- Spektrální rozsah s KBr optikou: 7000–350 cm⁻¹
- Spektrální rozsah se ZnSe optikou: 5100–600 cm⁻¹
- Rozlišení: lepší než 2 cm⁻¹
Typy vzorků
- Pevné látky
- Pelety
- Kapaliny
- Pasty
- Prášky
- Gely
- Plyny
Vzorkovací techniky
- ATR
- Transmise
- Difúzní reflektance
- Zrcadlová reflektance
- Plynová analýza
Software
- MicroLab
- MicroLab Expert
- MicroLab Pharma – volitelně
Rozměry a hmotnost
- Šířka: 14 cm
- Výška: 16 cm
- Hloubka: 26 cm
- Hmotnost: 3,5 kg
Elektrické parametry
- Napájení: 100–240 V AC
- Frekvence: 50/60 Hz
Typické aplikace
- Farmaceutická kontrola kvality
- Identifikace vstupních surovin
- Analýza léčiv a API
- Polymery a plasty
- Materiálový výzkum
- Organické a anorganické materiály
- Kontrola obalových materiálů
- Lithium-iontové baterie
- Výuka FTIR spektroskopie
- Analýza kapalin, prášků a pevných materiálů
- Analýza plynů
- Rutinní QA/QC
- Výzkum a vývoj
