UV-VIS-NIR spektrofotometr Shimadzu UV-3600i Plus obsahuje víceúčelové oddělení pro velké vzorky a nástavec s integrační koulí, dále je vybaven třemi detektory, které umožňují vysoce citlivé měření pevných vzorků. LabSolutions UV-Vis je nová generace ovládacího UV softwaru Shimadzu sledující efektivitu analýzy. Software LabSolutions UV-Vis se snadnou obsluhou je součástí standardní výbavy.
Ideální pro širokou škálu uživatelských aplikací
Funkce spektrálního vyhodnocení umožňuje jedinečné posouzení vyhověl/nevyhověl pro kontrolu kvality. Během měření lze data v reálném čase automaticky odesílat do aplikace Excel a pomocí maker automaticky získávat požadované hodnoty.
Elektrotechnika, elektronika a optika
- Měření vysoké absorbance polarizačních filmů
- Měření odrazu vícevrstvých filmů
- Absolutní měření odrazivosti vysoce reflexních zrcadel
- Měření spektrálních charakteristik děličů paprsků
- Měření relativní emise LED diod
- Měření propustnosti křemenných desek
- Absolutní měření odrazivosti antireflexních povlaků
- Měření propustnosti funkčních vrstev
- Měření difúzní odrazivosti a měření pásmové mezery polovodičových materiálů
- Měření propustnosti krycího skla solárních článků atd.
Chemikálie
- Měření propustnosti a barevnosti plastových materiálů
- Měření odrazivosti bílých materiálů na bázi oxidu křemičitého
- Měření tloušťky tenkých vrstev
- Měření organických rozpouštědel v blízké infračervené oblasti
- Měření zákalu plastů
Farmaceutika, kosmetika a vědy o živé přírodě
- Měření barvy kosmetiky a měření ultrafialového filtru
- Měření léčiv obsahujících krystalizační vodu
- Měření vlhkosti v rostlinách
- Měření různých aminokyselin
- Měření farmaceutických složek v blízké infračervené oblasti
Potraviny
- Měření difúzní odrazivosti pšeničné mouky
- Kvantitativní stanovení vitamínů, potravinářských přísad a minerálních látek
- Kvantitativní stanovení vyluhování fenolu v nádobách a obalových materiálech
Stavební / dopravní zařízení
- Měření propustnosti okenního skla a okenních fólií
- Měření odrazivosti barev a stavebních materiálů
- Systém vyhodnocování senzorů LiDAR pro předcházení kolizím
Textilie
- Měření propustnosti a odrazivosti a měření ultrafialového stínění textilií
- Měření barevnosti textilií
Nejvyšší citlivost ve své třídě se třemi detektory

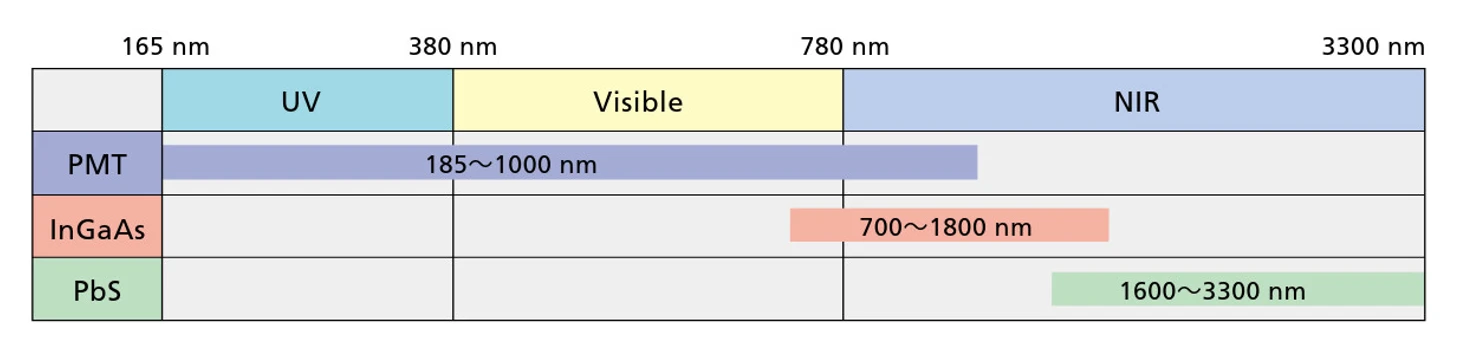

Vztah mezi detektory a měřitelným rozsahem
Přepínání mezi fotonásobičem a detektorem InGaAs je možné v rozsahu 700 až 1 000 nm (výchozí přepínací vlnová délka je 830 nm). Přepínání mezi detektorem InGaAs a detektorem PbS je možné v rozsahu 1 600 až 1 800 nm (výchozí přepínací vlnová délka je 1 650 nm).
Shimadzu: Vztah mezi detektory a měřitelným rozsahem

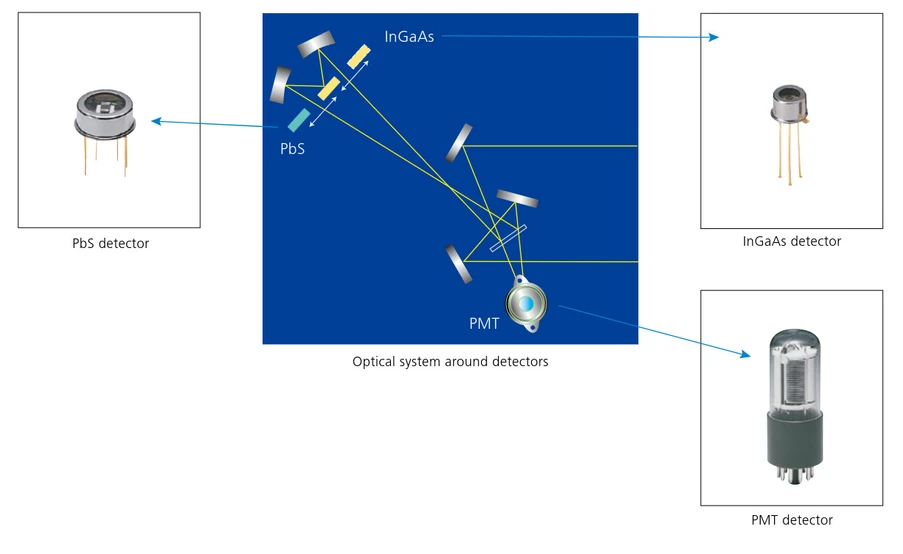

Shimadzu UV-3600i Plus umožňuje přesné měření transmitance nebo reflektance v ultrafialové až blízké infračervené oblasti. Úroveň citlivosti v blízké infračervené oblasti je výrazně zvýšena použitím kombinace detektoru InGaAs a chlazeného detektoru PbS pro tuto oblast. Spektra lze získat bez přerušení v celém rozsahu s vysokou úrovní citlivosti a přesnosti.
Shimadzu: Nejvyšší citlivost ve třídě se třemi detektory

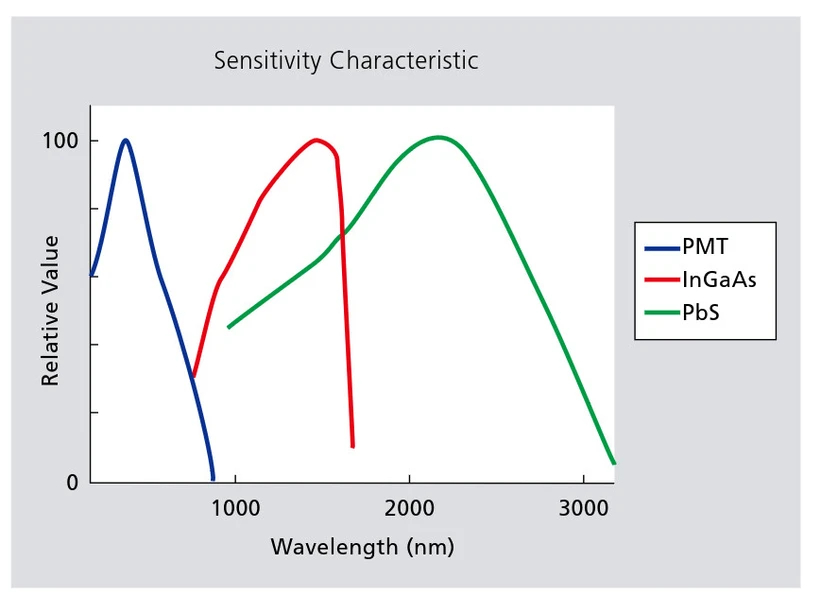

Některé spektrofotometry používají PMT (fotonásobič) pro ultrafialovou a viditelnou oblast a PbS detektor pro blízkou infračervenou oblast. Ani jeden z těchto detektorů však není v blízkosti oblasti přepínání detektorů příliš citlivý. To znemožňuje vysoce citlivé měření v této oblasti. Shimadzu UV-3600i Plus umožňuje provádět vysoce citlivá měření v oblasti přepínání pomocí detektoru InGaAs.
Shimadzu: Charakteristika citlivosti detektorů v dané oblasti spektra
Vysoké rozlišení, velmi nízké rozptylové světlo a široký rozsah vlnových délek měření
Přístroj Shimadzu UV-3600i Plus je vybaven vysoce výkonným dvojitým monochromátorem s mřížkou a dosahuje nízké úrovně rozptylového světla s vysokým rozlišením. Rozsah vlnových délek je 185 až 3 300 nm. Tento přístroj může provádět spektrofotometrii různých typů vzorků, od vzorků vyžadujících vysoké rozlišení, jako jsou vzorky plynů, až po vysoce koncentrované vzorky kapalin.

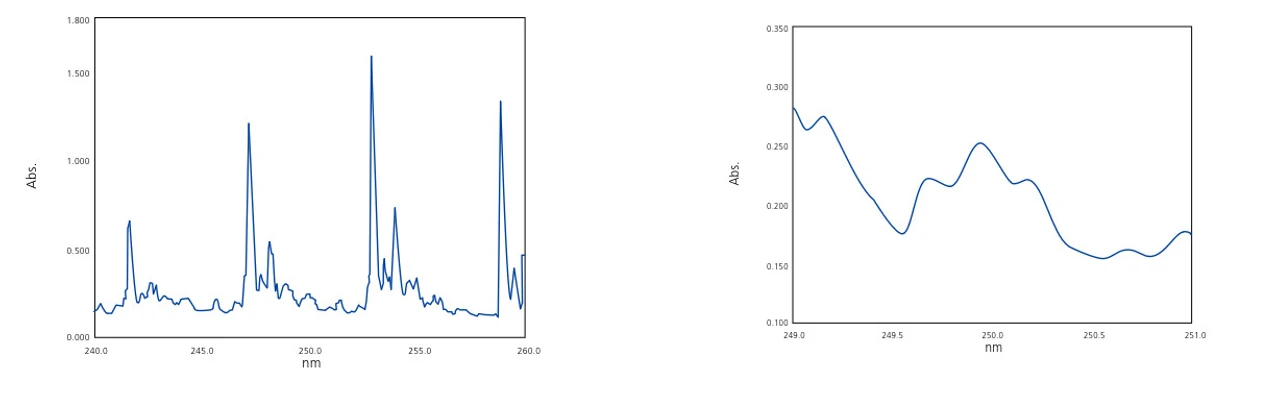

Spektra plynného benzenu s vysokým rozlišením
Spektrum zobrazené vlevo bylo získáno uzavřením plynného benzenu do cely s délkou optické dráhy 10 mm a provedením měření. Šířka spektrálního pásma je 0,1 nm. Zřetelně lze pozorovat triplet v okolí 250 nm (zvětšený vpravo). Tento přístroj umožňuje měřit spektra s vysokým rozlišením a malým šumem.
Shimadzu: Spektra plynného benzenu s vysokým rozlišením
Velmi nízká úroveň rozptylového světla 0,00005 % max. (340 nm)

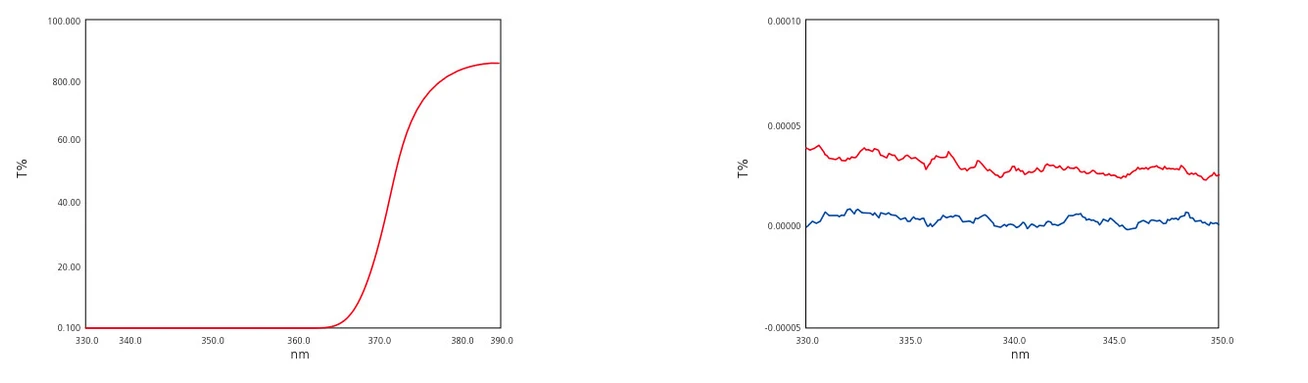

Na obrázku níže vlevo je spektrum pro vodný roztok NaNO2 a na obrázku vpravo je zvětšený pohled na okolí 340 nm. Na obrázku vpravo je červené spektrum pro vodný roztok NaNO2 a modré spektrum je linie 0 % získaná po vložení bloku clony na straně paprsku vzorku. Přístroj UV-3600i Plus dosahuje při vlnové délce 340 nm velmi nízké úrovně rozptýleného světla, která je nižší než 0,00005 %. (Na straně referenčního paprsku se používá síťový filtr, aby se zachovala rovnováha se stranou paprsku vzorku.)
Shimadzu: Spektrum pro vodný roztok NaNO2 s velmi nízkou úrovní rozptýleného světla
Linearita až do úrovně absorbance 6

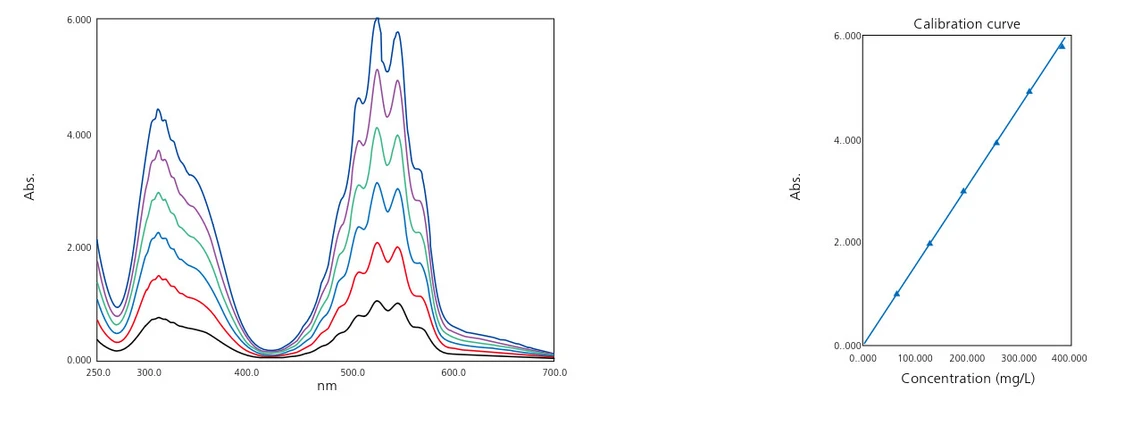

Obrázek vlevo ukazuje spektra získaná měřením vodného roztoku KMnO4 na šesti koncentračních úrovních. Na stranu referenčního paprsku byl vložen síťový filtr a k měření až do úrovně absorbance 6 byla použita diferenční metoda. Použití záporné absorbance umožňuje měření s malým šumem i při vysokých úrovních absorbance. Obrázek vpravo ukazuje kalibrační křivku s použitím píků absorbancí v okolí 525 nm pro vodný roztok KMnO4 a ukazuje, že linearita je zachována až do úrovně absorbance 6.
Shimadzu: Spektra vodného roztoku KMnO4 na šesti koncentračních úrovních a kalibrační křivka s použitím píků absorbancí v okolí 525 nm
Pokrývá široký rozsah vlnových délek od ultrafialové po blízkou infračervenou oblast
Rozsah vlnových délek 185 až 3 300 nm umožňuje měření v ultrafialové, viditelné a blízké infračervené oblasti. Získaná spektra navíc vykazují malý šum v celém rozsahu.

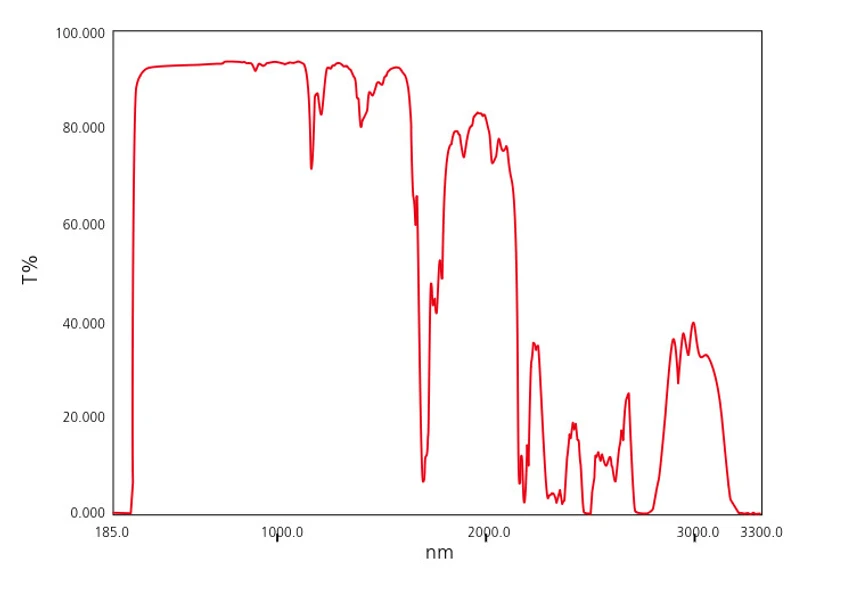

Obrázek ukazuje spektrum získané měřením toluenu v rozsahu 185 až 3 300 nm pomocí cely s délkou optické dráhy 2 mm. Lze získat spektra v ultrafialové, viditelné a blízké infračervené oblasti.
Shimadzu: Spektrum toluenu v rozsahu 185 až 3 300 nm
