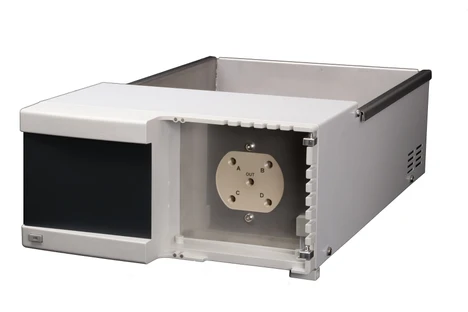

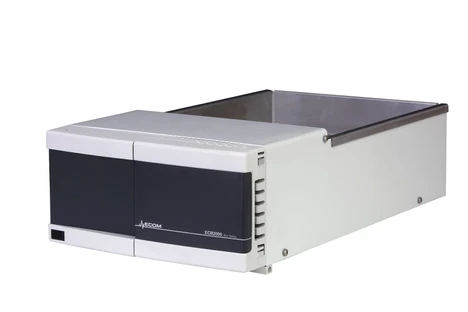

Skládá se ze zásobníku na lahve a čtyřcestného gradientního ventilu.
Čtyřcestný gradientní ventil je řízen čerpadlem ECP2010, ECP2010H, ECP2050. Nová důmyslná elektronika čerpadla umožňuje dosáhnout přesného nízkotlakého gradientu, tj. postupné změny složení mobilní fáze mícháním až čtyř kapalin na vstupu čerpadla. Také je možné předdefinovat konstantní složení, je-li čerpadlo používáno v izokratickém režimu. Gradientní profil se definuje pomocí počítače.
V boxu může být umístěno až šest zásobníků LCT 02 (1L).
SPECIFIKACE
Gradientní ventil
Počet ventilů: 4 (A, B, C, D)
Maximální provozní tlak: 0,3 MPa (43,5 psi)
Teplota kapaliny: 0 až 50°C
Vnitřní objem každého kanálu + společný objem: 297 ul + 24 ul
Světlost: 0,079” (2 mm)
Materiály přicházející do styku s kapalinou: FEP, PEEK, Kalrez
Společné parametry
Připojovací závit: ¼”-28 ploché dno
Napájení: Napájeno z pumpy.
Vnitřní rozměry boxu (š x v x h): 267 x 56 x 305 mm
Rozměry (š x v x h): 280 x 135 x 498 mm
Hmotnost: 5,7 kg (12,6 lb)
