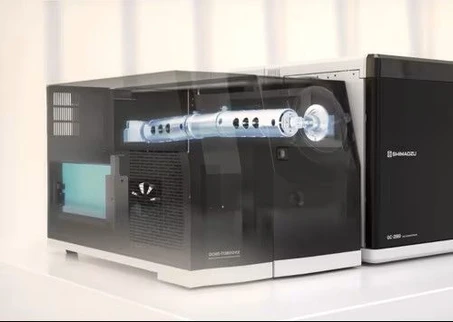

Shimadzu GCMS-TQ8040 RX je plynový chromatograf s hmotnostním spektrometrem s trojitým kvadrupólem (GC-MS/MS) určený pro vysoce citlivou cílenou kvantifikaci, simultánní analýzu velkého počtu složek i kvalitativní GC-MS analýzu. Nová řada GCMS-TQ RX staví na koncepci „3R“ – Reliable, Resilient a Responsible – a kombinuje stabilní hardware, flexibilní konfiguraci a nástroje Analytical Intelligence pro automatizaci vývoje metod, zpracování dat a provozu systému. GCMS-TQ8040 RX je v rámci řady univerzálně zaměřeným modelem pro široké spektrum rutinních i výzkumných aplikací.
Systém podporuje MRM pro selektivní GC-MS/MS kvantifikaci, ale současně poskytuje kvalitativní Scan a SIM data s výkonem srovnatelným se samostatným jedním kvadrupólem. Díky tomu lze na jedné platformě kombinovat cílenou kvantifikaci s kvalitativním screeningem a využívat také simultánní Scan/MRM analýzu.
Trojitý kvadrupól a MRM analýza

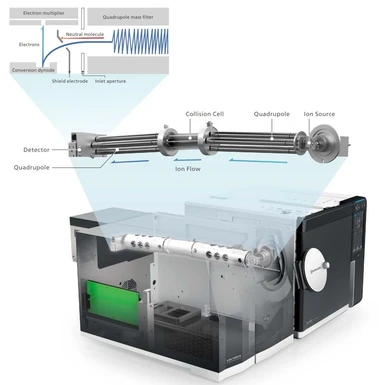

GCMS-TQ8040 RX využívá tandemové uspořádání kvadrupólů pro selektivní detekci cílových analytů. Prekurzorový ion je vybrán prvním kvadrupólem, následně fragmentován v kolizní cele a vzniklé produktové ionty jsou selektovány druhým hmotnostním filtrem.
Patentovaná technologie UFsweeper zajišťuje účinné odstranění iontů z kolizní cely, vysokou účinnost CID a rychlý transport iontů. Díky tomu lze zachovat dostatečný počet MRM přechodů i při rychlých analýzách a současně stanovovat stovky sloučenin.
Kvantitativní i kvalitativní analýza na jedné platformě
GCMS-TQ8040 RX není omezen pouze na MRM. Řada GCMS-TQ RX poskytuje kvalitní hmotnostní spektra a SIM data odpovídající výkonu jednoduchého kvadrupólu. Lze proto kombinovat:
- MRM – vysoce selektivní cílená kvantifikace,
- SIM – selektivní sledování iontů,
- Scan – kvalitativní screening a identifikace,
- Scan/MRM – současná cílená a kvalitativní analýza.
Smart MRM+ umožňuje vytvořit simultánní Scan/MRM metodu, při které lze vedle kvantitativních MRM dat využít kompletní Scan data například pro posouzení matricových interferencí nebo následný necílený screening.
Flexibilní dávkování – Multi-Mode Injection Unit
Volitelná jednotka Multi-Mode Injection Unit (MMI) spojuje několik způsobů nástřiku v jednom inletu a umožňuje měnit způsob zavedení vzorku bez instalace samostatných injektorů.
Podporované režimy zahrnují:
- Split/Splitless (SPL)
- Programmed Temperature Vaporization (PTV)
- Large Volume Injection (LVI)
- přímý nástřik
- Termální desorpce / extrakce (TD/TE)
MMI dosahuje při termální desorpci rychlosti ohřevu až 1200 °C/min. Konstrukce s účinnou tepelnou izolací zároveň zkracuje dobu potřebnou při údržbě inletu; Shimadzu uvádí v porovnání přibližně 5 minut oproti 40 minutám u konvenčního SPL inletu.
Iontové zdroje
GCMS-TQ RX podporuje několik konfigurací iontového zdroje podle požadované aplikace.
Standardní iontový zdroj
Konstrukce iontového zdroje omezuje vliv elektrického potenciálu filamentu a využívá tepelný štít pro rovnoměrnější distribuci teploty. Tím se omezuje vznik lokálních horkých míst a podporuje stabilní citlivost.
Smart EI/CI iontový zdroj
Smart EI/CI Ion Source umožňuje získávat EI a CI informace bez výměny iontového zdroje. EI spektra lze kombinovat s informací o molekulové hmotnosti získanou pomocí CI, což podporuje přesnější kvalitativní identifikaci.
Solvent-Mediated Chemical Ionization
Volitelná technologie SMCI využívá pro chemickou ionizaci methanol namísto běžných hořlavých reagentních plynů. To eliminuje potřebu vysokotlakých lahví s hořlavým plynem a může zjednodušit provoz CI analýz.
Robustní hmotnostní spektrometr
Kvadrupóly s pre-rods
Kvadrupólové hmotnostní filtry jsou vybaveny předřazenými elektrodami, které omezují kontaminaci vlastních kvadrupólů. Shimadzu uvádí, že tato konstrukce eliminuje potřebu údržby kvadrupólových tyčí a současně podporuje přesnou separaci iontů.
Filament s dlouhou životností
Nově vyvinutý filament nabízí podle výrobce více než pětinásobnou životnost oproti konvenčním filamentům. Delší interval mezi výměnami snižuje riziko neočekávaného přerušení sekvence a potřebu opakování analýz.
LabSolutions GCMS a Smart MRM+
Smart MRM+ automatizuje tvorbu optimalizovaných analytických metod a umožňuje snadno upravovat časová okna i event times jednotlivých analytů. To je výhodné zejména pro rozsáhlé multireziduální metody s desítkami až stovkami cílových sloučenin.
Součástí workflow může být rovněž:
- Smart Database – aplikačně specifické databáze s přednastavenými analytickými podmínkami,
- AART – automatická korekce retenčních časů pomocí analýzy n-alkanů,
- Active Time Management – sledování stavu přístroje a zbývajícího času sekvence,
- LabSolutions Insight – efektivní kvantitativní vyhodnocení více vzorků,
- Insight Explore GCMS – kvalitativní analýza s dekonvolucí.
Flexibilní nosné plyny
GCMS-TQ8040 RX podporuje kromě helia také alternativní nosné plyny:
- helium
- vodík
- dusík
Konstrukce řízení průtoku minimalizuje vliv vlastností použitého nosného plynu. Při použití vodíku lze systém doplnit volitelným vodíkovým senzorem; při detekci úniku přechází přístroj do bezpečného standby režimu. Pro dusík lze využít režim konstantní lineární rychlosti.
Úspora helia
Standardní Carrier Gas Saver omezuje spotřebu nosného plynu během analýzy. S volitelným Gas Selectorem lze navíc během standby automaticky přepnout z helia na dusík. V modelovém porovnání Shimadzu uvádí přibližně 90% snížení spotřeby helia.
Údržba a provoz
- ClickTek™ nut – otevření GC inletu ručním pohybem páčky bez nástrojů
- Easy sTop – výměna septa a lineru bez vypnutí vakua MS
- ovládání spuštění a vypnutí vakuového systému z dotykového panelu GC
- zobrazení zbývající doby chlazení před zahájením údržby
- dlouhoživotnostní filament
- možnost bezolejové předvývěvy.
Kompatibilní systémy pro zavádění vzorku
Řadu GCMS-TQ RX lze kombinovat například s:
- AOC-6000 – kapalný nástřik, headspace a SPME
- HS-20 NX – headspace analýza
- TD-30 Series – termální desorpce
AOC-6000 umožňuje automaticky přepínat mezi kapalným nástřikem, headspace a SPME a kombinovat různé způsoby dávkování v rámci sekvence.
Technické specifikace
- Kvantitativní režim: MRM
- Další režimy: Scan, SIM, simultánní Scan/MRM
- Kolizní cela: technologie UFsweeper
- Ionizace: EI; CI podle konfigurace iontového zdroje
- Kompatibilní CI konfigurace: Smart EI/CI, SMCI
- Nosný plyn: helium, vodík nebo dusík
- GC platforma: Nexis GC-2060
- Volitelný inlet: Multi-Mode Injection Unit (MMI)
- MMI režimy: Split/Splitless, PTV, LVI, Direct, TD/TE
- Max. rychlost ohřevu MMI v TD režimu: 1200 °C/min
- Software: LabSolutions GCMS
- Automatická tvorba MRM metod: Smart MRM+
- Korekce retenčních časů: AART
- AI integrace píků: Peakintelligence for GCMS
- Vícevzorková kvantitativní analýza: LabSolutions Insight
- Necílená analýza / dekonvoluce: Insight Explore GCMS
- Úspora nosného plynu: Carrier Gas Saver; volitelný Gas Selector
- Ekologický režim: Ecology Mode
- Použití: Research Use Only – není určeno pro diagnostické postupy.
Typické aplikace
- Rezidua pesticidů v potravinách
- PFAS a další environmentální kontaminanty
- Dioxiny
- PCB a bromované zpomalovače hoření
- PAH
- Forenzní a toxikologická analýza
- Léčiva a farmaceutické suroviny
- Aroma a vonné látky
- Metabolity
- VOC a SVOC
- Multireziduální screening
- Cílená stopová GC-MS/MS analýza
- Necílený GC-MS screening
