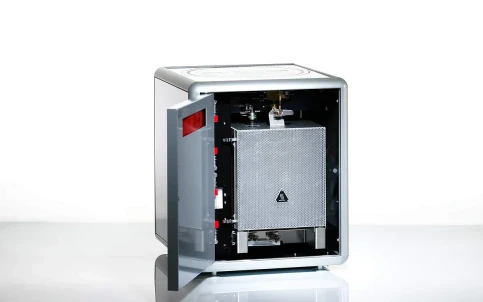

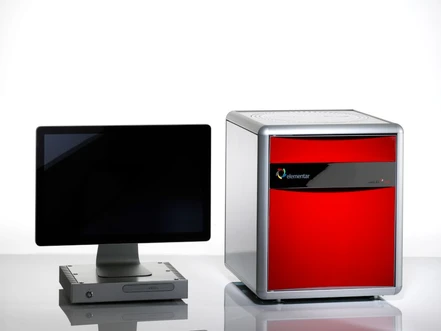

Elementar vario EL cube je inovativní mikro až semi-makro elementární analyzátor určený pro simultánní stanovení uhlíku, vodíku, dusíku a síry (CHNS) s volitelnou analýzou kyslíku, chloru a celkového anorganického uhlíku (TIC) v pevných vzorcích. Díky nejširšímu dynamickému rozsahu navážek na trhu – od mikrogramových množství až po 1000 mg – kombinuje přesnost mikroanalýzy s výhodami velkých navážek. Přístroj je vhodný pro organické i řadu anorganických kapalných a pevných vzorků a nabízí maximální flexibilitu, robustnost a analytickou spolehlivost.
Klíčové vlastnosti
- Simultánní stanovení CHNS v jednom měření
- Volitelná analýza kyslíku (O), chloru (Cl) a TIC v pevných vzorcích
- Vhodný pro organické i anorganické kapalné a pevné vzorky
- Největší dynamický rozsah navážek mezi komerčními elementárními analyzátory
- Navážky od µg množství až po 1000 mg
- Dvojitý vertikální spalovací systém s teplotou až 1200 °C
- Patentovaná technologie separace plynů Advanced Purge & Trap (APT)
- Kompletní separace analytů bez překrývání píků
- Možnost použití helia i argonu jako nosného plynu
- 10letá záruka na pec i TCD detektor
- Beznástrojová údržba pomocí Quick-Swap spojů
- Automatická diagnostika a detekce netěsností
- Volitelný soulad s 21 CFR Part 11
Technické specifikace
- Stanovované prvky:
- Uhlík (C)
- Vodík (H)
- Dusík (N)
- Síra (S)
- Kyslík (O, volitelně)
- Chlor (Cl, volitelně)
- TIC v pevných vzorcích (volitelně)
- Režimy měření:
- CHNS
- CNS
- CHN
- CN
- N
- S
- O
- Cl
- TIC v pevných vzorcích
- Princip měření:
- Vysokoteplotní spalování
- Chromatografická separace pomocí APT technologie
- Detekce pomocí TCD, IR nebo elektrochemického detektoru
Systém dávkování vzorků
- Autosampler pevných vzorků:
- 60 pozic
- 80 pozic
- 120 pozic
- Autosampler pro kapalné vzorky:
- 50 pozic pro 2mL vialky
- Integrované promývání a odpadní vialka
- Dávkování kapalin:
- Bezseptový vstupní port
- Vyměnitelná mikrostříkačka
- Eliminace vzduchových bublin
- Minimální dávkovací krok 24 nL
Spalovací systém
- Dvojitá vertikální pec
- Maximální teplota 1200 °C
- 48V bezpečnostní konstrukce
- Oddělené spalovací a redukční reaktory
- Křemenné spalovací trubice s dlouhou životností
- Automatická regulace výkonu pece
- Údržba bez nutnosti ochlazení systému
- Volitelné reaktory:
- Kyslíkový reaktor s náplní carbon black
- Chlorový reaktor s WO₃ náplní
Separace plynů
- Advanced Purge & Trap (APT)
- Dynamicky vyhřívaný chromatografický systém
- Až 3 chromatografické kolony
- Kompletní separace všech analytů
- Bez chvostování a překrývání píků
- 100% výtěžnost analytů
- Separace N/C až 1:7000
- Separace S/C až 1:7000
Detektory
- Dvoukanálový TCD detektor
- Odolná konstrukce proti kyslíku
- Termistorová technologie
- 10letá záruka
- Volitelné detektory:
- SO₂ specifický IR detektor
- CO specifický IR detektor
- Kombinovaný CO/SO₂ IR detektor
- Elektrochemický detektor chloru
Měřicí rozsahy
- C:
- 0–40 mg absolutně
- 0–100 %
- H:
- 0–3 mg absolutně
- 0–100 %
- N:
- 0–15 mg absolutně
- 0–100 %
- S:
- 0–6 mg absolutně
- 0–100 %
- O:
- 0–6 mg absolutně
- 0–100 %
- Cl:
- 0–1.2 mg absolutně
- 0–100 %
- Mez detekce: <40 ppm (TCD)
- Přesnost: <0.1 % absolutně pro homogenní materiály
Výkon systému
- Doba analýzy: přibližně 3–4 minuty na prvek
- Kalibrace:
- Vícebodová
- Víceúrovňová
- Nezávislá na matrici
Software
- Winvar software
- Automatická kontrola netěsností
- Pokročilá autodiagnostika
- Automatické uspání a probuzení systému
- Statistické výpočty
- Monitoring servisních intervalů
- Integrace do LIMS
- Volitelný soulad s 21 CFR Part 11
- Automatický přenos dat z laboratorních vah
- Archivace surových dat bez možnosti manipulace
Provozní požadavky
- Nosný plyn:
- Helium
- Argon (volitelně)
- Formovací plyn (volitelně)
- Syntetický vzduch (volitelně)
- Spotřeba kyslíku: cca 0.05 l na analýzu
- Požadované plyny:
- Nosný plyn
- Kyslík
Rozměry a hmotnost
- Rozměry (Š × H × V): 48 × 55 × 57 cm
- Hmotnost: cca 75 kg
- Napájení:
- 100/110/200/230 V
- 50/60 Hz
- Příkon: 1.8 kW
Typické aplikace
- Organické látky
- Chemické suroviny
- Petrochemické produkty
- Polymery
- Farmaceutické materiály
- Biomasa
- Potraviny a krmiva
- Půdy a sedimenty
- Environmentální vzorky
- Anorganické materiály
- Výzkum materiálů
