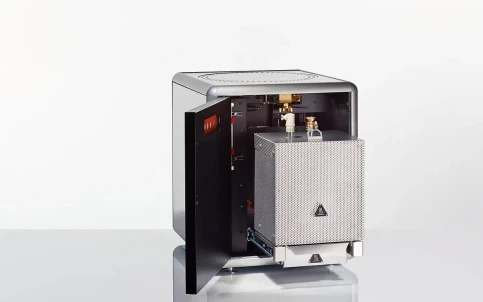

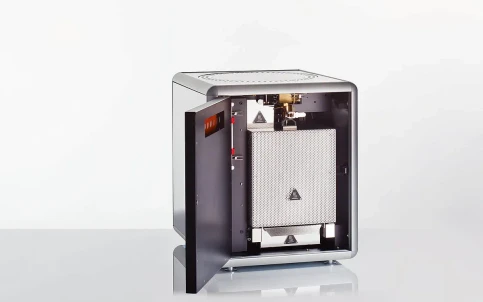

Elementar UNICUBE představuje šestou generaci mikroelementárních analyzátorů pro simultánní stanovení uhlíku, vodíku, dusíku a síry (CHNS) s volitelnou analýzou kyslíku a chloru. Přístroj je určen pro organické i mnoho typů anorganických kapalných a pevných vzorků a spolehlivě pokrývá navážky od submiligramových množství až po stovky miligramů. Díky patentovanému systému dávkování vzorků, vysokoteplotnímu spalování, technologii přímé teplotně programované desorpce (direct TPD) a robustní konstrukci nabízí mimořádnou přesnost, dlouhodobou stabilitu a maximální univerzálnost pro moderní elementární analýzu.
Klíčové vlastnosti
- Simultánní stanovení CHNS v jednom měření
- Volitelná analýza kyslíku (O) a chloru (Cl)
- Vhodný pro kapalné i pevné vzorky
- Rozsah navážek od submiligramových množství po stovky miligramů
- Dvojitý vertikální spalovací systém s teplotou až 1200 °C
- Technologie přímé teplotně programované desorpce (Direct TPD)
- Kompletní separace analytů bez překrývání píků
- Robustní konstrukce pro nepřetržitý provoz
- 10letá záruka na pec a TCD detektor
- Beznástrojová údržba pomocí Quick-Swap spojů
- Automatická detekce netěsností a pokročilá autodiagnostika
- Možnost integrace do LIMS
- Volitelný soulad s 21 CFR Part 11
Technické specifikace
- Stanovované prvky:
- Uhlík (C)
- Vodík (H)
- Dusík (N)
- Síra (S)
- Kyslík (O, volitelně)
- Chlor (Cl, volitelně)
- Režimy měření:
- CHNS
- CNS
- CHN
- CN
- N
- S
- O
- Cl
- Princip analýzy:
- Vysokoteplotní spalování
- Chromatografická separace pomocí Direct TPD
- Detekce pomocí TCD, IR nebo elektrochemického detektoru
Systém dávkování vzorků
- Autosampler pevných vzorků:
- 60 pozic
- 80 pozic
- 120 pozic
- 240 pozic
- Autosampler pro kapalné vzorky:
- 50 pozic pro 2mL vialky
- Integrované promývání a odpadní vialka
- Dávkování kapalin:
- Bezseptový vstupní port
- Vyměnitelná mikrostříkačka
- Automatická eliminace vzduchových bublin
- Minimální dávkovací krok 24 nL
Spalovací systém
- Dvojitá vertikální pec
- Maximální teplota 1200 °C
- 48V bezpečnostní konstrukce
- Oddělené spalovací a redukční reaktory
- Křemenné spalovací trubice s dlouhou životností
- Automatická regulace výkonu pece
- Není nutné ochlazování při běžné údržbě
- Volitelné reaktory:
- Kyslíkový reaktor s náplní carbon black
- Chlorový reaktor s WO₃ náplní
Detektory
- Dvoukanálový TCD detektor
- Odolná konstrukce proti kyslíku
- Termistorový systém
- 10letá záruka
- Volitelné detektory:
- SO₂ specifický IR detektor
- CO specifický IR detektor
- Kombinovaný CO/SO₂ IR detektor
- Elektrochemický detektor chloru
Měřicí rozsahy
- C:
- 0–14 mg absolutně
- 0–100 %
- až 50 mg v CN režimu
- H:
- 0–2 mg absolutně
- 0–100 %
- N:
- 0–10 mg absolutně
- 0–100 %
- S:
- 0–3 mg absolutně
- 0–100 %
- O:
- 0–6 mg absolutně
- 0–100 %
- Cl:
- 0–1.2 mg absolutně
- 0–100 %
- Mez detekce:
- <50 ppm (TCD)
- Přesnost:
- <0.1 % absolutně pro homogenní vzorky
Výkon systému
- Doba analýzy CHNS:
- přibližně 7 minut
- Kalibrace:
- Vícebodová
- Víceúrovňová
- Nezávislá na matrici
Software
- Proprietární software Elementar
- Automatická kontrola netěsností
- Pokročilá autodiagnostika
- Automatické uspání a probuzení systému
- Statistické výpočty
- Monitoring servisních intervalů
- Integrace do LIMS
- Volitelný soulad s 21 CFR Part 11
- Automatické načítání dat z laboratorních vah
Provozní požadavky
- Nosný plyn:
- Helium
- Argon (volitelně)
- Formovací plyn (volitelně)
- Syntetický vzduch (volitelně)
- Spotřeba kyslíku:
- cca 0.05 l na analýzu
- Požadované plyny:
- Nosný plyn
- Kyslík
Rozměry a hmotnost
- Rozměry (Š × H × V): 48 × 55 × 57 cm
- Hmotnost: cca 70 kg
- Napájení:
- 100/120/220/230/240 V
- 50/60 Hz
- Příkon: 1.5 kW
Typické aplikace
- Organické látky
- Farmaceutické materiály
- Petrochemické produkty
- Polymery
- Biomasa
- Potraviny a krmiva
- Půdy a sedimenty
- Chemické suroviny
- Paliva
- Environmentální vzorky
- Výzkum materiálů
