Shimadzu ClickTek™

Technologie ClickTek zahrnují tyto 3 části:

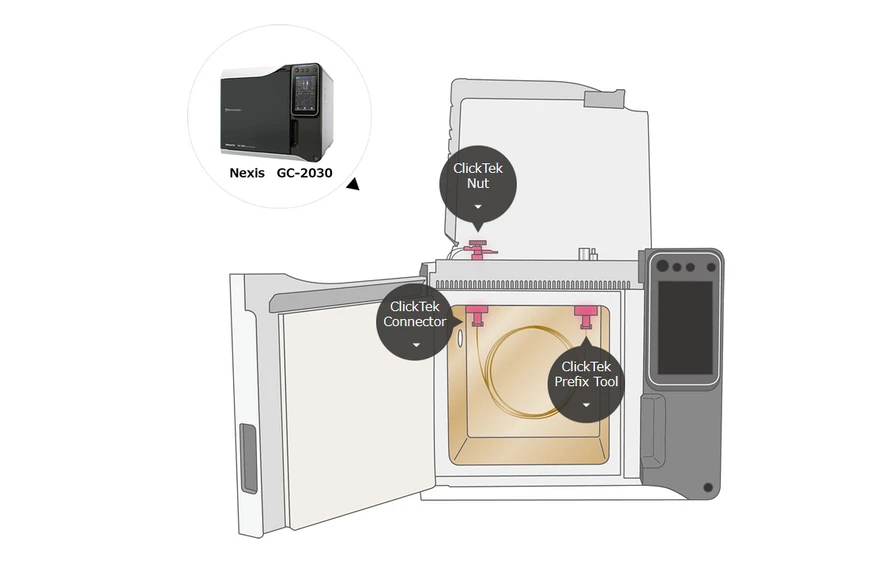

Obrázek 1: ClickTek Nut (matice s vodičem jehly), ClickTek Connector (konektor ke koloně), ClickTek Prefix Tool

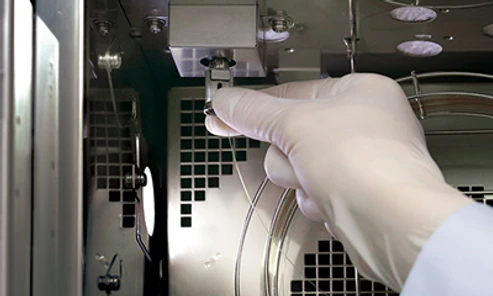

Připojte kolonu jediným dotykem bez použití nástrojů s ClickTek Connector (Konektorem).

VIDEO: Shimadzu Nexis GC-2030 ClickTek Connector & Oven Light

Tajemstvím je struktura konektoru

Obrázek 2: ClickTek Connector. 1,2,3,4,5 popsány níže.

1. Úhel sklonu byl navržen odpovídajícím způsobem s ohledem na provozuschopnost.
2. Povrch čepu byl upraven tak, aby se snadno klouzal a odolával opotřebení.
3. Tvar zajišťuje hladké utěsnění ferule, což vyžaduje nejvíce síly při připevňování sloupku.
4. Design zajišťuje snadné odstranění matice.
5. Přítlačná součástka umožňuje silné spojení za využití malé síly.

Upravte snadno délku kolony s ClickTek Prexif Tool.

Délku kolony lze snadno upravit pomocí nástroje ClickTek Prexif Tool, založeného na technologii ClickTek.

VIDEO: Shimadzu Nexis GC-2030 Smart Jig for Click Tek

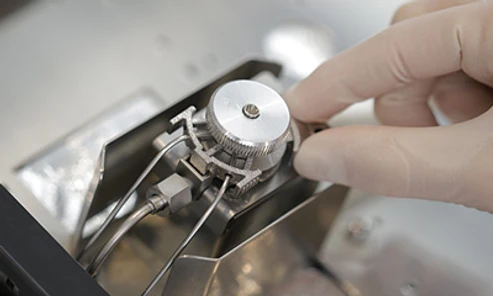

Otevřete / zavřete vstřikovací port vzorku jedním dotykem s ClickTek Nut (Maticí)

U plynových chromatografů se vzorek odpařuje uvnitř skleněné vložky v jednotce pro vstřikování vzorku. Skleněná vložka je spotřební materiál, který v případě znečištění musí být vyměněn. Pomocí matice ClickTek lze port pro vstřikování vzorku otevřít či zavřít jediným dotykem, což umožňuje snadnou výměnu skleněné vložky.

VIDEO: Shimadzu Nexis GC-2030 ClickTek Nut

Rozdíl oproti předchozím produktům je jasný! Tajemství spočívá ve struktuře matice (viz Obrázek 3).

Obrázek 3: ClickTek Nut (Matice). 1,2 popsány níže

1. Úhel se nastavuje v několika krocích, aby se zajistilo, že síla použitá uživatelem je konstantní.
2. K minimalizaci velikosti slouží matice jako čep, pružina i jako kryt. Byly vybrány optimální materiály s ohledem na dosažitelné vysoké teploty.

Produkt vybavený technologiemi ClickTek: Shimadzu Nexis GC-2030
