Řada destilačních analyzátorů Diana značky Anton Paar – Diana 700 a Diana 300 – automaticky provádí vysoce přesnou analýzu rozsahu destilace při atmosférickém tlaku.
Přístroj Diana 700 umožňuje kromě charakterizace vzorků petrochemických produktů také destilovat aromatické uhlovodíky a další těkavé organické kapaliny. Přístroje řady Diana se snadno používají, jsou vysoce účinné a jejich provoz je bezpečný.

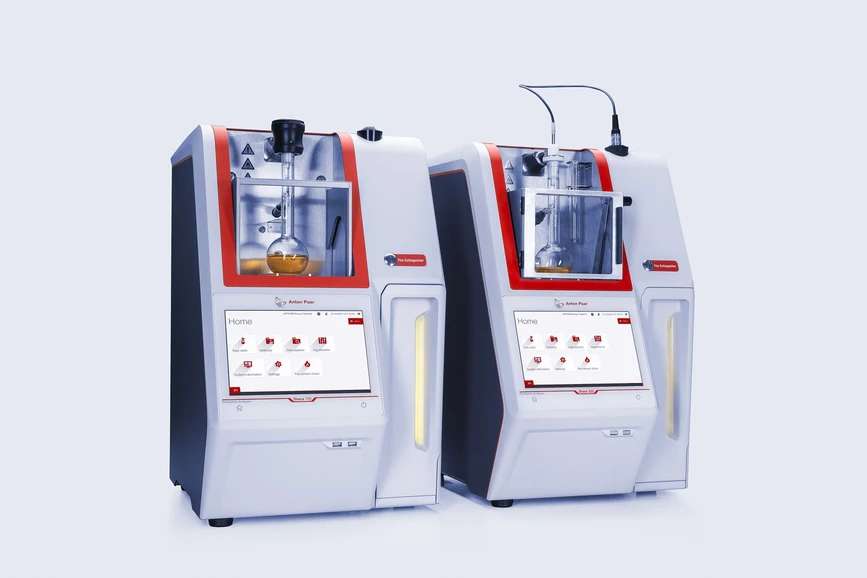

Anton Paar CZ: Anton Paar Diana 300 500 - family.jpg
Model: Diana 300
- Plně standardizovaný destilační analyzátor paliv se skvělým poměrem ceny a výkonu
- Systém monitorování stavu zaručující bezpečnost
- Intuitivní uživatelské rozhraní přizpůsobené vašim potřebám
Model: Diana 700
- Vysoce přesný destilační analyzátor s vysokou kapacitou měřených vzorků pro paliva a rozpouštědla
- Jedinečný nezničitelný senzor pro měření teploty par
- Chytrý systém sledování stavu přístroje zajišťuje jeho bezchybné ovládání
- Intuitivní, přizpůsobitelné uživatelské rozhraní se sofistikovanými softwarovými funkcemi pro připojení
- Zrychlené bezkapalinové Peltierovo chlazení pro nepřerušovaná měření
Klíčové charakteristiky
Pohodlná víceúčelová přípojka „multi-plug“ s nezničitelným teplotním senzorem
Naše testery bodu vzplanutí TAG: Důmyslně zkonstruované, vysoce přesné, spolehlivé a mimořádně robustní:
- Elektrický zapalovač s keramickým povlakem: 10x delší životnost ve srovnání s jinými řešeními
- Multifunkční hlava: Žádné otevřené kabely, automatické připojení ke všem senzorům
- Kalibrace: Řízené postupy a seřízení senzorů
- Zkušební zařízení: K dispozici je mosazné provedení podle standardních metod nebo provedení z nerezové oceli pro měření korozivních vzorků
Anton Paar CZ: Anton Paar Diana 300 700 - sample preparation.jpg
Tester bodu vzplanutí TAG – jednička na trhu

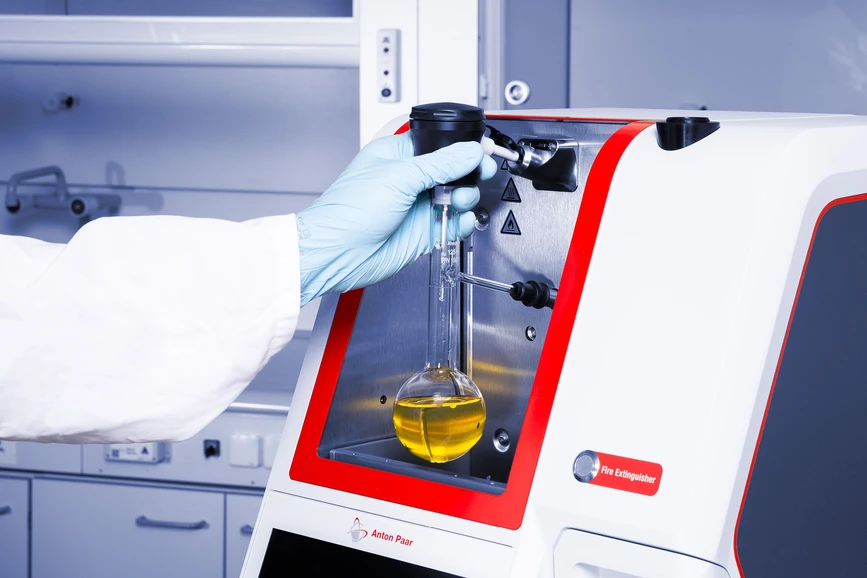

Abychom zajistili bezproblémovou obsluhu a rozšířili možnosti použití přístroje Diana 700, zkombinovali jsme senzor teploty par s držákem baňky. Výsledkem je víceúčelová přípojka umožňující použít nezničitelný kovový teplotní senzor nebo klasický skleněný senzor. Destilační baňku (125 ml nebo 200 ml) je možné během několika sekund jednou rukou nasadit do správné polohy.
Integrovaný paměťový prostor víceúčelové přípojky pojme až 20 kalibračních bodů teplotního senzoru, které jsou automaticky použity při osazení přípojky. Při výměně víceúčelové přípojky tedy není třeba opětovná kalibrace.
Anton Paar CZ: Anton Paar Diana 700 - display.jpg

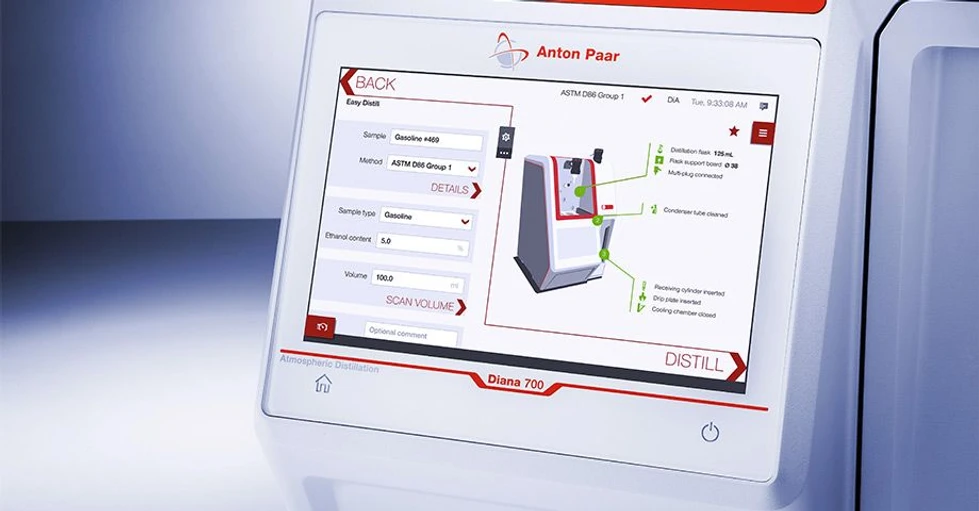

Chytré uživatelské rozhraní s monitorováním stavu
Řada Diana má stejné intuitivní uživatelské rozhraní jako jiné produkty Anton Paar.
Pomocí inteligentního monitorování stavu přístroje Diana 700 jsme zautomatizovali nastavování měření, takže ruční manipulace patří minulosti. Přístroj má různé režimy pro různé úrovně uživatelů, včetně režimu s průvodcem pro začátečníky a pokročilého režimu pro zkušenější uživatele. První režim vás provede krok za krokem postupem spouštění přístroje, druhý pak zobrazí stav všech součástí přístroje a umožňuje přejít přímo na proces destilace.
Diana 300 má základní systém monitorování stavu, který zahrnuje nejdůležitější součásti z hlediska bezpečnosti spolu s moderním uživatelským rozhraním.
Navrženo s ohledem na bezpečnost
Pro případ nouze jsou přístroje Diana vybaveny požárním senzorem a interním hasicím systémem, který se spouští automaticky nebo stisknutím tlačítka.
Přístroj Diana 700 je vybaven automatickým štítem ohřívače obklopujícím baňku, což snižuje riziko kontaktu s horkými součástmi během měření. Přístroj sleduje všechny relevantní podmínky požadované pro nastavení destilace, včetně výběru správné baňky, dokončení čištění kondenzátoru nebo výběru správné opěrné desky baňky. Jakmile začne proces destilace, štít ohřívače a ohřívač se automaticky posunou nahoru. Stavová kontrolka s červenou barvou pro vysokou teplotu a modrou pro nízkou teplotu umožňuje sledovat průběh destilačního procesu z dálky.
I když je štít ohřívače přístroje Diana 300 ovládán ručně, teplota baňky se zobrazuje na ovládacím panelu, takže máte přehled o tom, zda je bezpečné se baňky po destilaci dotknout.

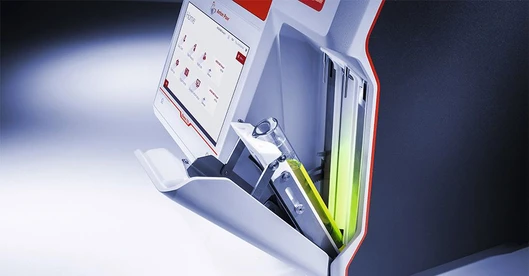

Velmi přesná detekce objemu
Detekce objemu přístrojů řady Diana využívá vysoké přesnosti technologie kontaktního skenování (CIS) k přesnému stanovení objemu vzorku (s rozlišením 0,01 ml).
Technologie CIS nemá pohyblivé části, což zabraňuje možným poruchám přístroje. Umožňuje nepřetržitě sledovat hladinu kapaliny ve válci a získat tak vysoce přesné výsledky.
Díky těsnému obepnutí válce zaručuje komora vynikající stabilitu teploty vzorku a válce. Jedinečný studený odlučovač brání kondenzaci způsobené vysokou vlhkostí a omezuje ztráty způsobené odpařováním těkavých organických sloučenin. Diana 700 může také změřit počáteční objem před zahájením testu a opravit jej na 100% objem (v případě potřeby).

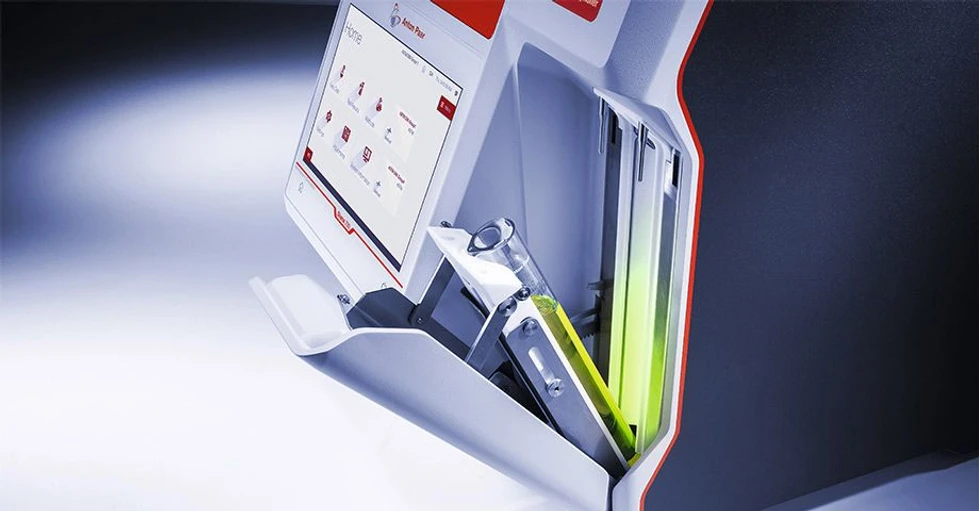

Anton Paar CZ: Anton Paar Diana 700 - opened.jpg
Efektivní technologie temperování
Přístroj Diana 700 využívá vysoce účinnou technologii Peltierových článků, což umožňuje rychlý přechod mezi různými destilačními skupinami a dosažení požadovaných teplot za méně než pět minut. Nabízí plně automatizovanou optimalizaci celého destilačního procesu v reálném čase. Není nutné konfigurovat specifické parametry ohřevu pro vzorek. Po destilaci se ohřívač automaticky přesune dolů a baňka se co nejrychleji ochladí na bezpečnou manipulační teplotu.
Diana 300 nabízí několik předkonfigurovaných testovacích metod podle parametrů ohřevu specifických pro vzorky. Funkce optimalizace a restartu umožňuje konfigurovat testovací metody s uplatněním optimálních parametrů ohřevu pro všechny měřené vzorky.
Bezproblémová konektivita, snadné uchovávání dat
Přístroj Diana 700 nabízí výhody konektivity, ukládání a správy dat na jediné platformě. Diana 700 využívá k přenosu dat různá rozhraní, jako je síťové sdílení souborů přes Wi-Fi, LAN, LIMS a naši vlastní softwarovou platformu AP Connect. Sdílení informací nikdy nebylo tak jednoduché. Po každé destilaci zobrazí přístroje řady Diana stručné zprávy o testu s nejdůležitějšími výsledky měření. O uchovávání dat se nemusíte starat, protože jeden přístroj umožňuje uložit až 4 000 měření s možností přenosu pomocí uživatelsky definovaných výstupních zpráv. Správu dat doplňují pokročilé funkce ručního a automatického exportu.
Přístroj Diana 300 umožňuje i přes poněkud nižší výkon uložit až 200 měření. Všechny výsledky měření lze snadno uložit na USB flash disk. Přístroj můžete také připojit k externí tiskárně.
Technické specifikace Diana 700 / Diana 300
Standardní testovací metody
- ASTM D86 (skupina 0, 1, 2, 3, 4): ANO / ANO
- ASTM D850: NE / ANO
- ASTM D1078: NE / ANO
- EN ISO 3405 (skupina 0, 1, 2, 3, 4): ANO / ANO
- IP 123: ANO / ANO
- IP 195: NE / ANO
- JIS K 2254: ANO / ANO
- GOST 2177: ANO / ANO
- ASTM D524: NE / ANO
- ASTM D4530: NE / ANO
Provozní charakteristiky
- Uživatelské rozhraní: 10" TFT barevný dotykový displej, odolný vůči rozpouštědlům
- Ohřev:
- Temperační systém s nízkou hmotností a napětím a automatickým polohováním ohřívače a bezpečnostního štítu
- Automatické počáteční nastavení a regulace ohřívače / Předprogramované počáteční nastavení ohřívače v testovacích metodách
- Chladicí ventilátor pro rychlé dosažení bezpečné manipulační teploty po testu (jen model Diana 700)
- Kondenzační systém:
- Technologie bezkapalinového chlazení pomocí Peltierových článků
- Rozsah teplot: 0 °C až 80 °C, rozlišení: 0,1 °C
- Jímací komora:
- Technologie bezkapalinového chlazení pomocí Peltierových článků
- Rozsah teplot: 0 °C až 80 °C, rozlišení: 0,1 °
- Odolnost proti korozi
- Automatizované omezování emisí těkavých organických sloučenin
- Objem vzorku:
- Optický statický systém detekce s technologií kontaktního skenování (CIS)
- Skenování objemu vzorku před začátkem testu k měření počátečního objemu (převod na 100 % v případě potřeby) (jen model 700)
- Skenování zbytků v jímací komoře s automatickým výpočtem ztráty (jen model 700)
- Rozsah objemu: 0 - 103,5 ml, rozlišení: 0,01 ml / 0 - 100 ml, rozlišení: 0,01 ml
- Přesnost: ±0,1 ml
- Okolní tlak: Vestavěný senzor tlaku, rozsah: 30 kPa až 110 kPa, rozlišení: 0,1 kPa
- Okolní vlhkost: Vestavěný senzor vlhkosti, rozsah: 0 % až 95 % rel. vlhkosti
- Okolní teplota: Vestavěný teplotní senzor, rozsah teplot: -20 °C až +80 °C, rozlišení: 0,1 °C
- Stavová kontrolka: Ano Ne
- Výsleky testu: >4000 200
- Uživatelsky definované testovací metody: >200 15
Bezpečnostní parametry
- Samozhášivý systém:
- Zabudovaný hasicí přístroj s IČ snímačem pro detekci požárů
- Přípojka CO2 nebo N2 s tlakem 4–6 bar
- Systém monitorování stavu:
- Detekce velikosti baňky: ANO / NE
- Nosné desky baňky: ANO / NE
- Senzoru teploty par: ANO / ANO
- Štítu ohřívače: ANO / NE
- Zvedání ohřívače: ANO / NE
- Čištění kondenzátoru: ANO / NE
- Dvířek jímací komory: ANO / ANO
- Jímacího válce: ANO / ANO
- Odkapávací desky: ANO / ANO
- Detekce připojení hasicího plynu: ANO / NE
Provozní požadavky
- Teplota: 10 °C až 35 °C
- Relativní vlhkos: 0 % až 80 % relativní vlhkosti při 35 °C
- Napájení: 100 V až 240 V, 50/60 H
- Celkový výkon: 900 W
- Nadmořská výška: 0 m až 5000 m
Ostatní charakteristiky
- Rozměry: cca 406 mm × 525 mm × 645 mm (Š × H × V)
- Hmotnost: cca 40 kg
- Konektivita: 1 × Ethernet, 4 × USB, Bluetooth, Wi-Fi, AP Connect, LIMS 2 × USB
- Automatický výpočet: Cetanový index, index driveability
- Příslušentsví:
- Senzor suchého bodu: ANO / NE
- Baňka 200 ml: ANO / NE
- Čtečka čárových kódů: ANO / ANO
- Tiskárna: ANO / ANO
- Tiskárna účtenek: ANO / ANO
- Klávesnice: ANO / ANO
- Různé certifikované referenční materiály (CRM): ANO / ANO
Anton Paar CZ: Anton Paar Diana 300 700 - SW.jpg
Normy
- ASTM - Model 700: D524, D850, D1078, D4530; oba modely: D86
- GOST - 2177 (oba modely)
- IP - 123 (oba modely), 195 (700)
- ISO - 3504 (oba modely)
- JIS - K 2254 (oba modely)
