S více než 1 000 nainstalovanými základnami na celém světě za posledních 35 let jsou tribometry Anton Paar standardem pro měření tření, opotřebení a mazání. Široký rozsah testovacích parametrů, kontaktních geometrií a doplňkových možností umožňuje uživateli provádět tribologické testování za simulace všech provozních podmínek, jako jsou různé režimy pohybu (lineární, vratné), kontaktní režimy, rychlost, mazání, materiály, vysoká teplota, vlhkost atd.
Tribometr TRB³ si získal dobré jméno díky své spolehlivosti v laboratořích po celém světě, kde je používán k výzkumu a řízení kvality nových materiálů (např. keramiky, kovů, polymerů), maziv, aditiv a samomazacích systémů.
Klíčové charakteristiky
Minimalizace tepelného driftu dvěma snímači třecí síly
Díky jedinečnému provedení dvou snímačů třecí síly a symetrického elastického měřicího ramena překonává tribometr TRB³ Pin-on-Disk tepelný drift, k němuž dochází v průběhu dlouhých testovacích období a z důvodu výkyvů teplot v prostředí. Tepelný drift je ještě důležitým faktorem v případech, kdy je vzorek záměrně zahříván nebo chlazen a kdy je očekávaná poměrně malá třecí síla. Tribometr TRB³ současně měří rozdíl mezi dvěma signály snímačů třecí síly a v reálném čase zaznamenává hardwarově korigovaná data o tření.

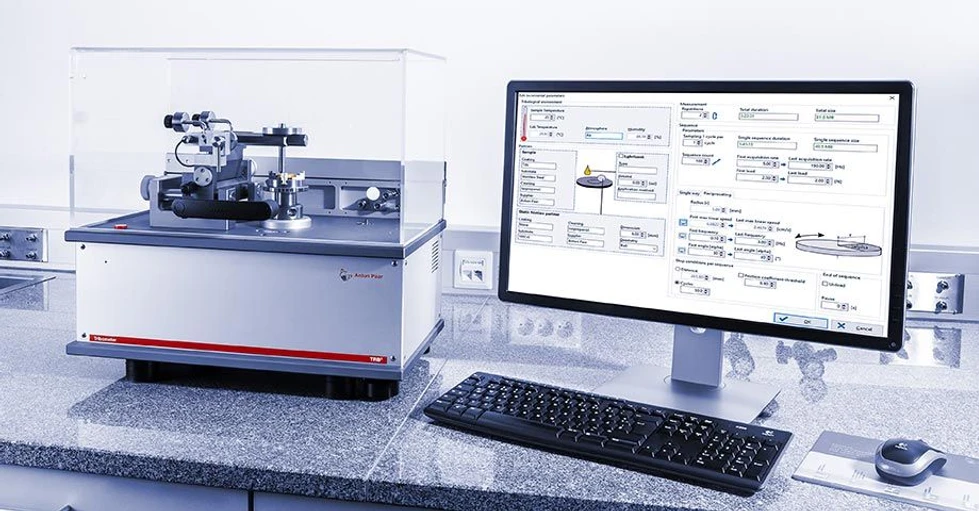

Anton Paar: TRB³ tribometr typu Pin-on-disk
Sledování okolních podmínek v reálném čase pomocí vestavěných snímačů
Výsledky tribologických testů silně závisející na okolních podmínkách jako jsou teplota a vlhkost a je proto velmi důležité zaznamenávání a reportování těchto okolních podmínek (zejména při charakterizaci polymerů a tvrdých povlaků). Pomocí vestavěných snímačů tribometr TRB³ v reálném čase měří a zaznamenává hodnoty teploty a vlhkosti společně s třecí silou a dalšími daty z testování.
Anton Paar: TRB³ tribometr typu Pin-on-disk.
Kalibrace tribometru TRB³ s minimem úsilí
Všechny tribometry je nutné pravidelně kalibrovat, aby dodávaly přesná a spolehlivá data. Společnost Anton Paar své produkty navíc posunula o krok dále, takže si uživatelé mohou nyní sami provádět důležité kalibrace (třecí síla, otáčky motoru a poloměr otáčení). Uživatelé tak nejen že ušetří náklady na údržbu, ale také budou moci zajistit, že jejich tribometry budou po celou dobu ve skvělém stavu.
Anton Paar: TRB³ tribometr typu Pin-on-disk.
Software „Tribometer“ a „Modelization“ poskytuje plnou kontrolu a špičkové analýzy
Software tribometrů Anton Paar se dodává se třemi hlavními režimy nastavení parametrů (standardní, inkrementální a uživatelsky definovaný), které odpovídají všem potřebám testování (různé rychlosti, zatížení, režimy pohybu atd.). Standardně dodávaný software „Modelization“ slouží k simulaci kontaktního napětí a distribuce namáhání, takže si budete moci snadno vybrat správné parametry měření. Náhled „cycle explorer view“ a režim „reciprocating analysis mode“ umožňují snadné zpracování dat v případě lineárních nebo úhlových zpětných pohybů. Pro pokročilé uživatele je k dispozici integrované programovací prostředí Python pro jakýkoliv způsob zpracování dat.
Anton Paar: TRB³ tribometr typu Pin-on-disk.
Vyhovění standardům ASTM G99, ASTM G133 a DIN 50324
V rámci nepřetržitého výzkumného a vývojového procesu v oblasti přístrojů pro tribologická měření je společnost Anton Paar součástí několika renomovaných komisí pro mezinárodní normy. Mezi ty nejdůležitější patří ASTM G99 a ASTM G133. Tribometr TRB³ plně odpovídá těmto normám, takže budete mít vždy jistotu, že tribologická testování provádíte podle nejlepších průmyslových postupů.
Anton Paar: TRB³ tribometr typu Pin-on-disk.
Technické specifikace
- Rozsah normálové síly: až 60 N
- Rozlišení normálové síly: – (mrtvá hmotnost)
- Rozsah třecí síly: až 20 N (možnost 5 N)
- Rozlišení třecí síly: 0,06 mN (možnost 0,015 mN)
Rotační pohyb
- Rychlost: 0,2 ot./min. až 2 000 ot./min. (možnost 600 ot./min.)
- Poloměr: až 40 mm
- Maximální torze: 450 mN.m
Lineární reciproký pohyb1)
- Délka pohybu: až 60 mm
- Rychlost: až 370 mm/s
- Frekvence: 0,01 Hz až 10 Hz
Rotační reciproký pohyb2)
- Rychlost: 0,2 ot./min. až 2 000 ot./min. (možnost 600 ot./min.)
- Frekvence: 0,01 Hz až 7 Hz
- Úhlová amplituda: ±5° až ±150°
- Úhlové rozlišení: 0,1°
Volitelné příslušenství
- Online hloubka otěru: -2 mm až 2 mm
- Schopnost ohřevu: až do 450 °C v suchém stavu, až do 150 °C v kapalném stavu
- Rezistence elektrického kontaktu: až 1 000 Ohm
- Úroveň vakua: do 10-7 mbar
- Úroveň relativní vlhkosti: 15 % až 95 %
1) Specifikace lineárního vratného pohybu závisí na kombinaci délky pohybu, frekvence a hmotnosti na stupni.
2) Specifikace rotačního vratného pohybu závisí na kombinaci úhlové amplitudy, frekvence a hmotnosti na stupni.
