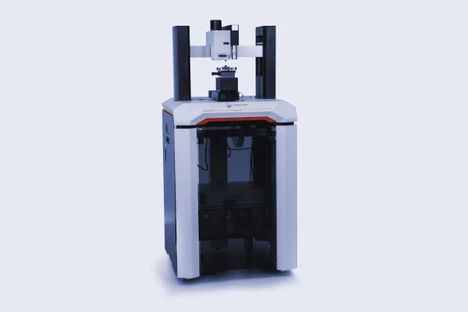

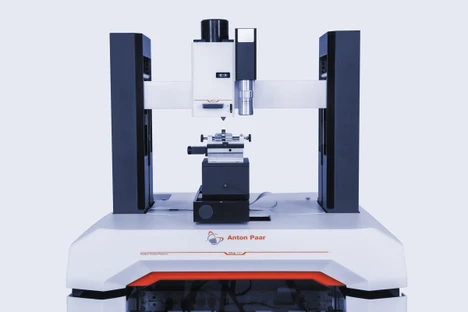

Tester Micro Combi (MCT³) je univerzální měřicí hlava pro kompletní stanovení mechanických vlastností povlaků a objemných vzorů.
Unikátní široký rozsah zatížení tohoto přístroje umožňuje stanovení adheze, odolnosti vůči vrypu, tvrdosti, modulu pružnosti, tření a opotřebení pro širokou škálu vzorků. Je možné pomocí něj měřit organické i anorganické, měkké i tvrdé povlaky (s tloušťkou od 1 µm do 20 µm) a rovněž sypké materiály.
Rozšiřte rozsah zatížení při charakterizaci kombinací tohoto přístroje s dalšími hlavami pro instrumentovanou indentaci nebo scratch testy nebo dokonce s mikroskopem atomárních sil, a to vše na jednotné platformě pro testování povrchu Step.
- Jeden systém pro instrumentovanou indentaci, scratch testy i tribologické testy
- Měření povrchové tvrdosti, modulu pružnosti, adheze povlaku, odolnosti vůči poškrábání a opotřebení a dalších mechanických vlastností povrchu
- Pro určování tvrdých povlaků, tepelných/plazmových nástřiků, cementových materiálů, kovů a polymerů
Klíčové charakteristiky
Mechanická charakterizace čtyřmi metodami v jediném přístroji

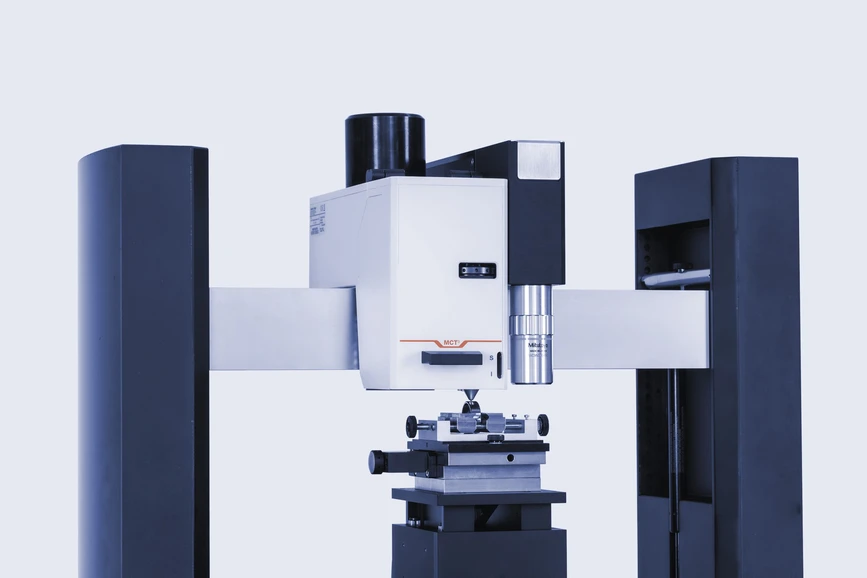

Unikátní mechanická konstrukce testeru Micro Combi MCT³ sdružuje čtyři odlišné metody měření pro mechanickou charakterizaci v jediné měřicí hlavě, a to bez jakýchkoli kompromisů v kvalitě měření. S jednou a toutéž hlavou můžete provádět měření adheze povlaků a odolnosti vůči vrypu pomocí testování vrypem, měření tvrdosti a modulu pružnosti (pomocí instrumentované indentace), měření tvrdosti podle Vickerse (běžné zkoušky tvrdosti) a měření tření a opotřebení (tribologickým testováním typu multi-pass).
Anton Paar: MCT³ Tester Micro Combi.
Plně automatizovaný tester pro mechanickou charakterizaci
Stejně jako všechny scratch testery od společnosti Anton Paar dokáže i přístroj MCT³ automaticky detekovat kritické zatížení. Algoritmus analyzuje signály třecí síly, hloubky penetrace nebo akustické emise a automaticky stanovuje kritické zatížení, aniž by na ně měla jakýkoli vliv obsluha. Softwarový balíček umožňuje provádět zkoušky tvrdosti podle Vickerse, při nichž je otisk detekován a změřen automaticky. Tvrdost a modul pružnosti lze určit při jednom měření v různých polohách pomocí techniky instrumentované indentace.
Anton Paar: MCT³ Tester Micro Combi.
Ideální rozsah zatížení pro široký rozsah aplikací

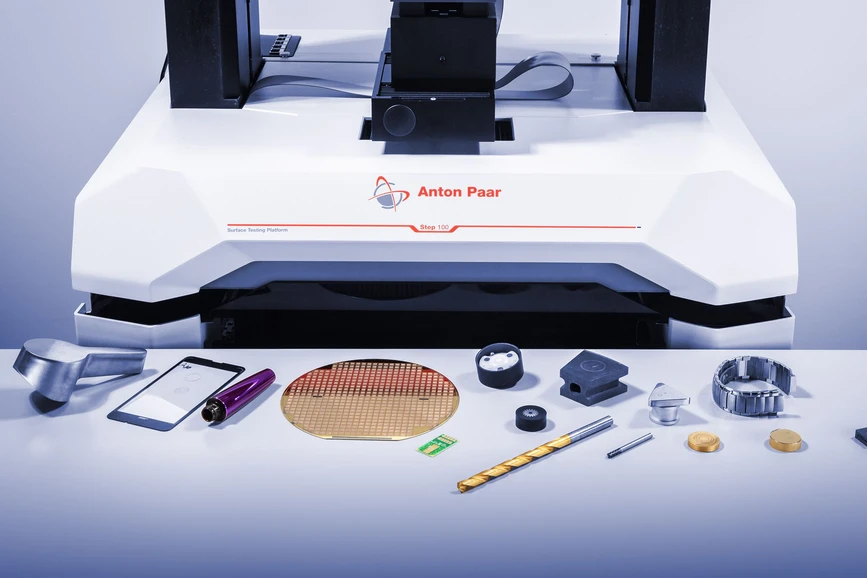

Přístroj MCT³ provádí zkoušky vrypem a instrumentovanou indentací (IIT) od malých hloubek (několik nm pro detekci povrchu) až po velké hloubky (maximálně 1 mm). Široký rozsah aplikované a měřené síly (od 10 mN do 30 N) pokrývá téměř všechny charakteristiky vzorků. Takové zatížení a rozsah hloubek je ideální pro mechanickou charakterizaci tvrdých povlaků (PVD, CVD, tloušťky od 1 µm do 20 µm), tepelných/plazmových nástřiků, cementových materiálů, kovů a polymerů. Pokud vaše normy vyžadují konvenční zkoušení tvrdosti sypkých materiálů, společnost MCT³ nabízí zkoušení tvrdosti podle Vickerse ve stejném rozsahu sil.
Anton Paar: MCT³ Tester Micro Combi.
Patentovaný režim synchronizovaného panoramatu

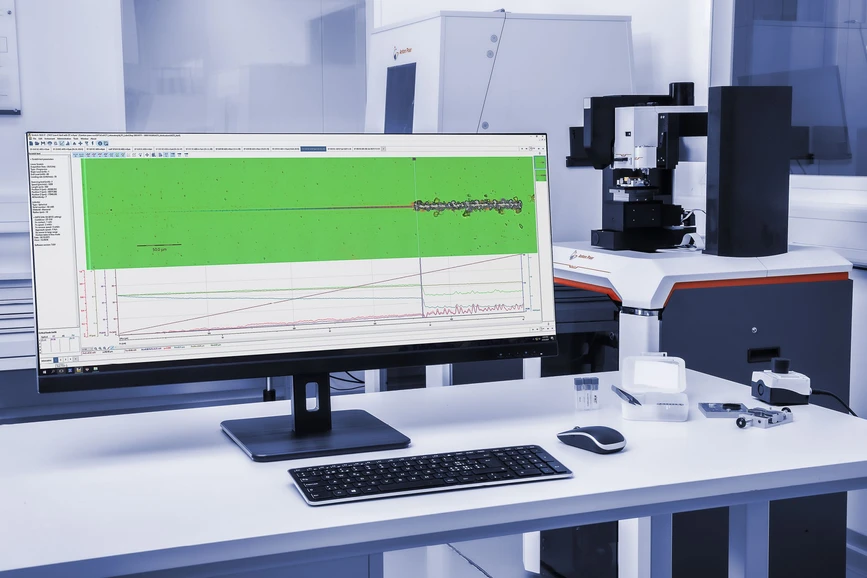

Tato unikátní funkce automaticky synchronizuje záznam všech signálů senzorů s úplným zobrazením vrypu s perfektním zaostřením. Kritická zatížení mohou být jednoduše určena pozorováním synchronizovaných optických záznamů a záznamů signálu. Společnost Anton Paar je držitelem amerického patentu 8261600 a evropského patentu EP 2065695.
Anton Paar: MCT³ Tester Micro Combi.
Perfektní výsledky i na zaoblených a nerovných površích
Díky jedinečné regulaci silového senzoru je scratch systém přístroje MCT³ schopný detekovat každou odchylku povrchu a tyto odchylky aktivní zpětnou vazbou síly korigovat.

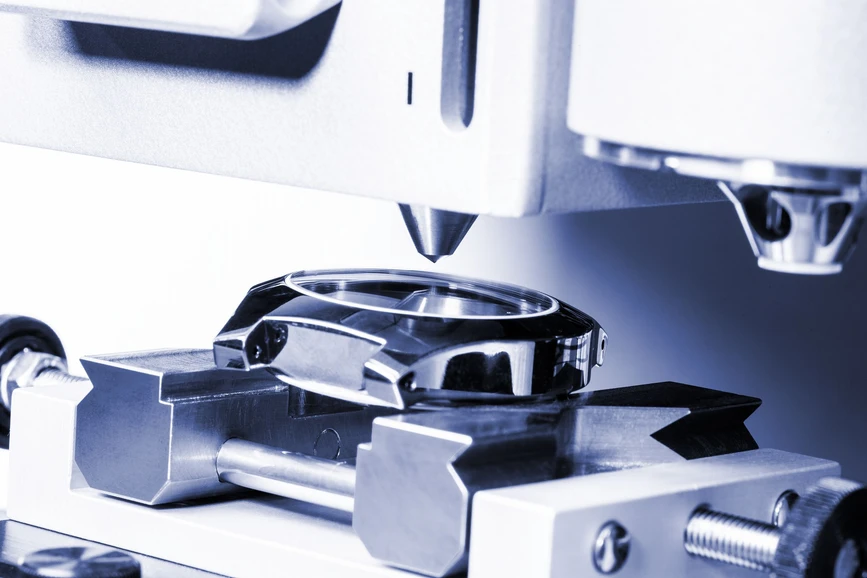

Nezávisle na tvaru vzorku je přístroj MCT³ schopný provádět perfektně spolehlivá měření na nerovných nebo zaoblených površích (např. čočkách) pomocí sledování tvaru s úplnou kontrolou požadovaného zatížení.
Anton Paar: MCT³ Tester Micro Combi.
Maximální všestrannost testeru Micro Combi s platformou Step

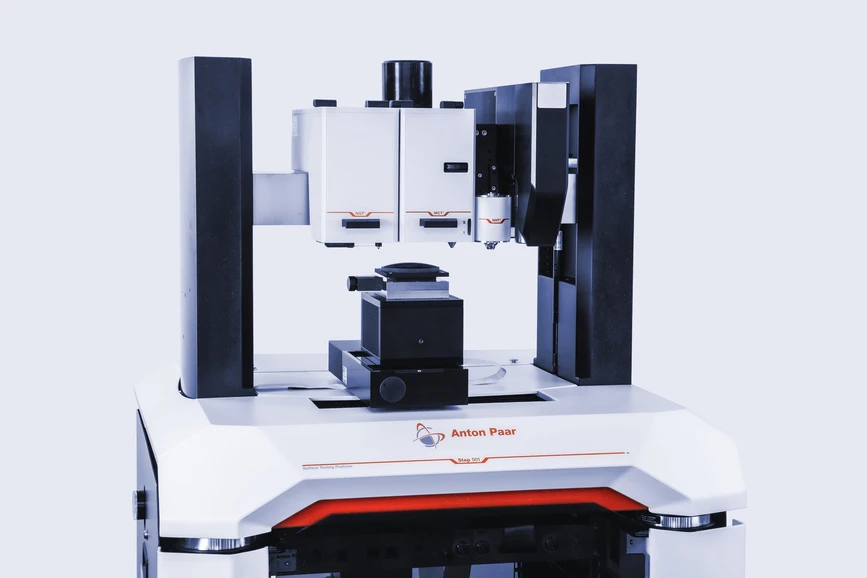

Maximalizujte všestrannost testeru Micro Combi MCT³ s platformou Step. Doplňte hlavu MCT³ o další indentační tester nebo scratch tester, abyste plně pokryli rozsah nano/mikro/makro, nebo přidejte AFM a získejte topografii povrchu a kompletní mechanickou charakterizaci povrchu v rámci jediné platformy.
Anton Paar: MCT³ Tester Micro Combi.
Technické specifikace
- Maximální zatížení [N]: 30
- Rozlišení zatížení [µN]: 6
- Báze šumu [rms] [µN]: 100
- Rychlost zatížení [N/min]: až 300
- Rozsah hloubky [μm]: 1 000
- Rozlišení hloubky [nm]: 0,03
- Báze šumu [rms] [nm]: 1,5
- Frekvence získávání dat [kHz]: 192
- Rychlost vrypu [mm/min]: 0,1 až 600
Volitelné příslušenství
- Ohřev Peltier na 120 °C
- Teplotní stage do 200 °C
- Ochlazení na -120 °C
- Testování v prostředí kapalin
Normy
- ASTM: C1624, E2546, G171
- ISO: 14577, 20502, 27307:2015
