Rozšíření pro 3D analýzu dat z detektorů s fotodiodovým polem
Rozšíření PDA je volitelné rozšíření, které se používá pro zpracování dat získaných z vybraných detektorů fotodiodového pole. Spektrální data spolu s chromatogramy přidávají třetí rozměr do analýzy analytických dat. Tento modul rozšiřuje možnosti softwaru Clarity tím, že poskytuje interaktivní spektrální analýzu, analýzu čistoty píků a identifikaci sloučenin, která je založena na vyhledávání ve spektrálních knihovnách. Data PDA lze zobrazit v sadě volitelných zobrazení včetně 3D vykreslování.
Všechna data jsou uložena v jediném souboru; chromatogram při libovolné vlnové délce nebo dokonce jen spektrum lze jednoduše vyvolat pro kontrolu po analýze. Ze signálu chromatogramu lze interaktivně vybrat UV-VIS spektra získaná pomocí detektoru PDA pro vizuální kontrolu a porovnání. Spektra lze také použít pro určení čistoty píků, optimalizaci vlnové délky a identifikaci složek pomocí spektrálních knihoven.
Hlavní vlastnosti
Zobrazení PDA: Zobrazení PDA lze přizpůsobit; najednou lze vyvolat až čtyři zobrazení (lze zvolit libovolnou kombinaci z následujících zobrazení: Isoplot, Chromatogram, Spektra, 3D zobrazení, čistota píku, spektra čistoty píku, vyhledávání v knihovnách spekter a spektrální knihovny). Uživatel může snadno extrahovat chromatografické signály z dat PDA a určit optimální vlnovou délku detekce pro každý pík.
Metoda PDA: Metoda Clarity PDA zahrnuje možnost vyhledávání spektrální knihovny a analýzu čistoty píků.
Limitní hodnoty: Tyto vypočtené hodnoty se porovnávají s uživatelem nastavenými limitními hodnotami, a to buď pro každý chromatogram samostatně, nebo dohromady pro vybranou sérii. Odchylka určitého parametru od přípustných limitů je okamžitě hlášena a může vést k ukončení probíhající sekvence.
Spektrální knihovna: Software Clarity porovnává spektra píků se spektry neomezeného počtu spektrálních knihoven. Spektra uložená ve spektrální knihovně obsahují retenční časy a parametry analýzy (volitelné). Vyhledávání ve spektrální knihovně může provádět automatickou identifikaci integrovaných/kalibrovaných složek (píků). Vyhledávání v knihovně může být omezeno oknem RT a rozsahem vlnových délek. Pro výpočet shody vyhledávání v knihovně lze použít metodu nejmenších čtverců, vážených nejmenších čtverců nebo korelační metodu. K dispozici je také možnost korekce pozadí.
Čistota píků: Tato analýza pomáhá odhalit skryté nečistoty. Test čistoty píků se aplikuje na všechny integrované/kalibrované píky v aktivním signálu. Čistota se vypočítá z 5 nebo všech spekter v rámci píku. Křivka podobnosti se zobrazí v okně PDA. Analýzu čistoty píků je možno optimalizovat nastavením vlastních preferencí týkajících se prahu čistoty, omezení vlnové délky a prahu absorbance.
Import/export dat: Spektrální data lze importovat/exportovat v textových formátech ASCII do nebo ze softwaru Clarity.

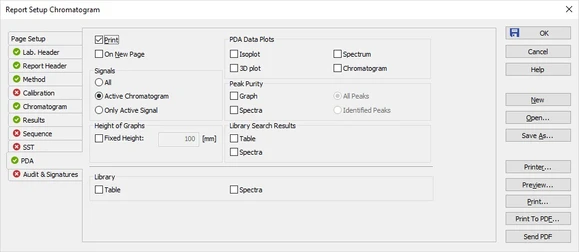

Reporty: Uživatelé mohou snadno zahrnout možnosti PDA, jako je 3D zobrazení dat, Isoplot, Spektra, Peak Purity a Výsledky vyhledávání v knihovně, do zpráv pomocí intuitivního dialogu pro nastavení zpráv.
Ovládání přístrojů: K dispozici jsou řídicí moduly pro Agilent 1100 DAD a FLD, Sykam S3210/3240, Knauer PDA a mnoho dalších. Další ovládací moduly pro jiné detektory PDA lze vyvinout na vyžádání.
