Tým Shimadzu pro Vás vytvořil praktického průvodce, který vám pomůže při řešení problémů s plynovou chromatografií. Na jednotlivé části se detailněji podíváme ve 2 dílném seriálu, pokrývající témata jako:
<ul>
<li>Základní postup a tipy</li>
<li>Nestabilní baseline (spiky, šum, drift)</li>
<li>Vysoká baseline (Krvácení kolony)</li>
<li>Křížové kontaminace/Ghost píky</li>
<li>Změny v odezvě</li>
<li>Nestabilita retenčního času</li>
<li>Široké píky</li>
<li>Žádné píky</li>
<li>Chvostující píky</li>
<li>Frontující píky</li>
<li>Špatné rozlišení píků</li>
<li>Rozštěpené píky</li>
</ul>
<blockquote>
<h4><a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_CZ_Pruvodce_resenim_problemu_v_plynove_chromatografii_76f9f5b56f/Shimadzu-GC-Troubleshooting-CZ-Pruvodce-resenim-problemu-v-plynove-chromatografii.pdf">Kompletní příručka dostupná ke stažení v knihovně!</a></h4>
</blockquote>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_1_Nexis_GC_2030_AOC_30i_0aa53d6a19/Shimadzu-Obrazek-1-Nexistm-GC-2030-+-AOCtm-30i.jpg" alt="Shimadzu: Plynový chromatograf Nexis™ GC-2030 s autosamplerem AOC™-30i"/>
<h3>Základní kroky</h3>
Postupujte podle následujícíh tří kroků, abyste identifikovali, kde je problém.
Ověřte si zřejmé vysvětlení jako první a řešte nebo měňte pouze jednu věc v daném čase! Pokud se tím problém nevyřeší, nezapomeňte změnu vrátit.
<h4>Základní kontrola:</h4>
<ul>
<li>Zdroj napájení
</li>
<li>Elektrické připojení
</li>
<li>Spojení pro komunikaci/sběr signálu
</li>
<li>Stav stříkačky
</li>
<li>Příprava vzorků
</li>
<li>Analytické podmínky
</li>
<li>Nastavení teploty
</li>
<li>Čistota plynu
</li>
<li>Průtoky plynu
</li>
</ul>
<h4>Zjistěte příčinu:</h4>
<ul>
<li>Definujte jasně problém; například „Za poslední čtyři dny v mém vzorku chvostovaly pouze fenoly.“
</li>
<li>Zkontrolujte vzorky a záznamy údržby, abyste identifikovali trendy v naměřených datech a identifikátory problémů; např. snižování ploch v průběhu času nebo údržba nástřiku neprovedená podle plánu.
</li>
<li>Použijte logickou posloupnost kroků k izolaci možných příčin.
</li>
</ul>
<h4>Vše dokumentujte:</h4>
<ul>
<li>Zdokumentujte všechny kroky a výsledky řešení problémů; může Vám to pomoci identifikovat a vyřešit další problém rychleji.
</li>
<li>V průběhu času porovnávejte naměřená data s testovací směsí, abyste ověřili správnost metody.
</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_Nestabilni_baseline_spiky_sum_drift_ccd870380a/Shimadzu-GC-Troubleshooting-Nestabilni-baseline-(spiky-sum-drift).jpg" alt="Shimadzu: GC Troubleshooting - Nestabilní baseline (spiky, šum, drift)"/>
<h3>Nestabilní baseline (spiky, šum, drift)</h3>
<h5>Únik nosného plynu nebo kontaminace</h5>
<ul>
<li>Zkontrolujte spoje a vyměňte těsnění dle potřeby.</li>
<li>Vyměňte filtry nosného a/nebo detekčního plynu.</li>
</ul>
<h5>Kontaminace na vstupu nebo v detektoru</h5>
<ul>
<li>Vyčistěte systém a proveďte základní údržbu.</li>
</ul>
<h5>Kontaminace kolony nebo krvácení stacionární fáze</h5>
<ul>
<li>Upravte, zkraťte kolonu a proveďte její kondicionaci.</li>
</ul>
<h5>Drolení/krvácení septa</h5>
<ul>
<li>Vyměňte septum.</li>
<li>Zkontrolujte liner, zda neobsahuje částečky ze septa a v případě potřeby liner vyměňte.</li>
</ul>
<h5>Netěsnost nebo špatná kvalita plynů</h5>
<ul>
<li>Zkontrolujte těsnost GC systému a toku plynu a potvrďte, že čistota nosného plynu je dostatečná. Dle potřeby instalujte čistící filtry plynů.</li>
</ul>
<h5>Kolísání nosného plynu nebo tok detekčního plynu</h5>
<ul>
<li>Zkontrolujte těsnost systému a zkontrolujte funkčnost AFC/APC.</li>
</ul>
<h5>Detektor není přípraven</h5>
<ul>
<li>Zajistěte dostatek času, pro ustálení teploty v detektoru a ustálení průtoku.</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_Vysoka_baseline_Krvaceni_kolony_edd82b3dc2/Shimadzu-GC-Troubleshooting-Vysoka-baseline-(Krvaceni-kolony).jpg" alt="Shimadzu: GC Troubleshooting - Vysoká baseline (Krvácení kolony)"/>
<h3>Vysoká baseline (Krvácení kolony)</h3>
<h5>Nedostatečné kondicionování kolony</h5>
<ul>
<li>Prodlužte dobu kondicionování a/nebo zvyšte teplotu.</li>
</ul>
<h5>Kontaminice</h5>
<ul>
<li>Zkraťte kolonu a/nebo zahřejte ji na maximální teplotu k odstranění nečistot.</li>
<li>Vyměňte filtry nosného plynu a/nebo plynu v detektoru.</li>
<li>Vyčistěte injektor a detektor.</li>
</ul>
<h5>Netěsnost v systému vedoucí k oxidaci stacionární fáze</h5>
<ul>
<li>Zkontrolujte přítomnost kyslíku v celém systému a vyměňte těsnění a/nebo filtry.</li>
<li>Vyměňte kolonu.</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_Krizena_kontaminace_Ghost_piky_fc04cfee72/Shimadzu-GC-Troubleshooting-Krizena-kontaminace-Ghost-piky.jpg" alt="Shimadzu: GC Troubleshooting - Křížové kontaminace/Ghost píky"/>
<h3>Křížové kontaminace/Ghost píky</h3>
<h5>Znečištěná stříkačka nebo proplachovací rozpouštědlo</h5>
<ul>
<li>Vyměňte proplachovací rozpouštědlo.</li>
<li>Opláchněte nebo vyměňte stříkačku.</li>
</ul>
<h5>Backflash (objem vzorku přesahuje obejm lineru)</h5>
<ul>
<li>Nastřikujte menší množství.</li>
<li>Použijte liner s větším vnitřním průměrem.</li>
<li>Zvyšte vstupní tlak (tj. průtok).</li>
<li>Použijte pomalejší rychlost nástříku.</li>
<li>Snižte nástřikovou teplotu.</li>
<li>Použijte liner s náplní.</li>
</ul>
-Použijte online kalkulátor ke kontrole expanze objemu.
<h5>Poslední analýza skončila příliš brzy</h5>
<ul>
<li>Prodlužte čas analýzy, abyste umožnili vyloučení všech komponent a/nebo interferenční matrice.</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_Zmeny_v_odezve_7e096f41e2/Shimadzu-GC-Troubleshooting-Zmeny-v-odezve.jpg" alt="Shimadzu: GC Troubleshooting - Změny v odezvě"/>
<h3>Změny v odezvě</h3>
<h5>Problémy se vzorkem</h5>
<ul>
<li>Zkontrolujte koncentraci vzorku.</li>
<li>Zkontrolujte postup přípravy vzorku.</li>
<li>Zkontrolujte rozklad/expiraci vzorku.</li>
</ul>
<h5>Problémy se stříkačkou</h5>
<ul>
<li>Vyměňte stříkačku.</li>
<li>Zkontrolujte činnost autosampleru.</li>
</ul>
<h5>Elektronika</h5>
<ul>
<li>Ověřte nastavení signálu a v případě potřeby jej upravte.</li>
</ul>
<h5>Špinavý nebo poškozený detektor</h5>
<ul>
<li>Proveďte údržbu detektoru nebo vyměňte součásti.</li>
</ul>
<h5>Špatné nastavení nebo proměnlivost průtoku/teploty</h5>
<ul>
<li>Ověřte ustálené průtoky a teploty, dále v případě potřeby upravte nastavení a/nebo vyměňte součásti.</li>
</ul>
<h5>Adsorpce/reaktivita</h5>
<ul>
<li>Odstraňte znečištění a používejte řádně deaktivovaný liner a zkondicionovanou kolonu.</li>
</ul>
<h5>Netěsnosti</h5>
<ul>
<li>Zkontrolujte těsnost všech spojů a opravte spoje podle potřeby.</li>
</ul>
<h5>Změny způsobu nástřiku/metoda nástřiku</h5>
<ul>
<li>Ověřte techniku nástřiku a vraťte se k originální technice.</li>
<li>Zkontrolujte split poměr.</li>
<li>Ověřte dobu pro uzavření split ventilu (splitless hold time).</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_Nestabilita_retencniho_casu_d8fce3803d/Shimadzu-GC-Troubleshooting-Nestabilita-retencniho-casu.jpg" alt="Shimadzu: GC Troubleshooting - Nestabilita retenčního času"/>
<h3>Nestabilita retenčního času</h3>
<h5>Netěsnosti</h5>
<ul>
<li>Zkontrolujte těsnost vstupu a všech připojení kolony.</li>
<li>Vyměňte septa, O-kroužky, atd.</li>
</ul>
<h5>Adsorpce analytu</h5>
<ul>
<li>Proveďte údržbu nástřikového portu a kolony.</li>
<li>Používejte správně deaktivované linery a kolonu.</li>
</ul>
<h5>Problémy s rozlišením/integrací</h5>
<ul>
<li>Zabraňte zahlcení vzorku jeho naředěním nebo zvýšením split poměru.</li>
</ul>
<h5>Nesprávný teplotní program</h5>
<ul>
<li>Ověřte teplotu kolony a teplotní program pece.</li>
</ul>
<h5>Nesprávná/variabilní lineární rychlost nosného plynu</h5>
<ul>
<li>Ověřte lineární rychlost nosného plynu.</li>
<li>V případě potřeby opravte nebo vyměňte díly.</li>
</ul>
<h5>Špatná kontrola nad programováním teploty pece</h5>
<ul>
<li>Potvrďte, že použitý program pece je dle parametrů metody.</li>
</ul>
<h5>Nesprávný ekvilibrační čas pece</h5>
<ul>
<li>Prodlužte dobu ekvilibrace pece.</li>
</ul>
<h5>V případě ručního nástřiku nesrovnalosti mezi stlačením startu a procedurou nástřiku</h5>
<ul>
<li>Použijte autosampler nebo standardizujte postup ručního nástřiku.</li>
</ul>
<h5>Problém trvá?</h5>
Stále bojujete? Kontaktujte nás (cz@shimadzu.eu.com).

Průvodce řešením problémů v GC - základní parametry

V <a href="https://lcms.cz/article/1732">prvním díle seriálu o řešení problémů v GC a GCMS</a> jsme se podívali na základní tipy jak Váš chromatografický systém provozovat a také osvědčené postupy pro odstraňování problémů, pokud se nakonec vyskytnou. Druhý díl série přináší detailnější pohled na problematiku chromatografických píků
<blockquote>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_GC_zakladni_paramametry_78d1eea20c/Shimadzu-Pruvodce-resenim-problemu-v-GC-zakladni-paramametry.jpg" alt="Shimadzu: Průvodce řešením problémů v GC"/>
</blockquote>
<blockquote>
<h4><a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Troubleshooting_CZ_Pruvodce_resenim_problemu_v_plynove_chromatografii_76f9f5b56f/Shimadzu-GC-Troubleshooting-CZ-Pruvodce-resenim-problemu-v-plynove-chromatografii.pdf">Kompletní příručka dostupná ke stažení v knihovně!</a></h4>
</blockquote>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Zadne_piky_0974bbf93b/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Zadne-piky.png" alt="Shimadzu: Průvodce řešením problémů v GC - Žádné píky"/>
<h3>Žádné píky</h3>
<h5>Problémy s nástřikem</h5>
<ul>
<li>Ucpaná stříkačka; vyčistěte/vyměňte ji</li>
<li>Zkontrolujte, zda je ve stříkačce vzorek</li>
<li>Nástřik do nesprávneho inletu; resetujte autosampler</li>
<li>Ověřte průtok nosného plynu</li>
</ul>
<h5>Zlomená kolona</h5>
<ul>
<li>Vyměňte kolonu</li>
</ul>
<h5>Kolona nainstalovaná do nesprávného inletu nebo detektoru</h5>
<ul>
<li>Přeinstalujte kolonu</li>
</ul>
<h5>Problémy s detektorem</h5>
<ul>
<li>Nezaznamenaný signal; zkontrolujte kabely detektoru a ověřte, zda je detektor zapnutý</li>
<li>Vypnutý plyn detektoru nebo nesprávný použitý průtok; zapněte detektor a/nebo upravte průtoky</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Chvostujici_piky_c588d73d17/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Chvostujici-piky.png" alt="Shimadzu: Průvodce řešením problémů v GC - Chvostující píky"/>
<h3>Chvostující píky</h3>
<h5>Adsorpce v důsledku povrchové aktivity nebo kontaminace</h5>
<ul>
<li>Použijte řádně čištý a deaktivovaný liner a kolonu</li>
<li>Zkraťte vstupní konec kolony</li>
<li>Pokud je kolona poškozená, vyměňte ji</li>
</ul>
<h5>Adsorpce kvůli chemickému složení sloučeniny</h5>
<ul>
<li>Proveďte derivatizaci analytu</li>
</ul>
<h5>Netěsnost v systému</h5>
<ul>
<li>Zkontrolujte těsnost všech spojů, v případě potřeby vyměňte opotřebovaná těsnění</li>
</ul>
<h5>Problémy s instalací kolony</h5>
<ul>
<li>Minimalizujte mrtvý objem</li>
<li>Ověřte správnou hloubku instalace kolony</li>
<li>Ověřte, zda je kolona správně/kolmě odříznutá</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Celni_chvostovani_9fd86c0b41/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Celni-chvostovani.png" alt="Shimadzu: Průvodce řešením problémů v GC - Frontující píky"/>
<h3>Frontující píky</h3>
<h5>Nekompatibilní stacionární fáze</h5>
<ul>
<li>Vyberte vhodnou stacionární fázi</li>
</ul>
<h5>Zahlcení kolony</h5>
<ul>
<li>Snižte nastřikované množství, zřeďte vzorek nebo zvyšte split poměr</li>
<li>Použijte kolonu s větším vnitřním průměrem</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Siroke_piky_2cc8d09f48/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Siroke-piky.png" alt="Shimadzu: Průvodce řešením problémů v GC - Široké píky"/>
<h3>Široké píky</h3>
<h5>Velký mrtvý objem</h5>
<ul>
<li>Minimalizujte mrtvý objem v systému GC; ověřte správnost instalace kolony, lineru a spojek atd.</li>
</ul>
<h5>Nízké průtoky</h5>
<ul>
<li>Ověřte průtoky na vstupu a detektoru a v případě potřeby je upravte</li>
<li>Ověřte průtok make-upu a v případě potřeby jej upravte</li>
</ul>
<h5>Pomalý program pece</h5>
<ul>
<li>Zvyšte rychlost ohřevu kolony</li>
</ul>
<h5>Špatné zaostření na analyt/rozpouštědlo</h5>
<ul>
<li>Snižte počáteční teplotu teplotního programu</li>
</ul>
<h5>Stacionární fáze kolony</h5>
<ul>
<li>Snižte retenci sloučenin snížením tloušťky je příliš silná vrstvy stacionární fáze a délky kolony</li>
</ul>
<h5>Křížová kontaminace</h5>
<ul>
<li>Viz Křížová kontaminace/Ghost píky</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_GC_Spatne_rozliseni_piku_f4a844451c/Shimadzu-Pruvodce-resenim-problemu-v-GC-Spatne-rozliseni-piku.jpg" alt="Shimadzu: Průvodce řešením problémů v GC - Špatné rozlišení píků"/>
<h3>Špatné rozlišení píků</h3>
<h5>Neselektivní stationarní fáze</h5>
<ul>
<li>Vyberte vhodnou stacionární fázi a rozměry kolon</li>
</ul>
<h5>Špatná účinnost</h5>
<ul>
<li>Optimalizujte linearní rychlost nosného plynu a teplotní program pece</li>
</ul>
<h5>Zahlcení vzorkem</h5>
<ul>
<li>Upravte koncentraci vzorku nebo zvyšte split poměr</li>
</ul>
<h5>Použití nesprávných analytických podmínek</h5>
<ul>
<li>Ověřte teplotní program, průtoky a parametry kolony</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Dvojite_piky_876a784604/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Dvojite-piky.png" alt="Shimadzu: Průvodce řešením problémů v GC - Rozštěpené píky"/>
<h3>Rozštěpené píky</h3>
<h5>Neshoda polarit rozpouštědla/stacionární fáze</h5>
<ul>
<li>Vyměňte typ rozpouštědla nebo stacionární fázi tak, abyste zajistili kompatibilitu</li>
</ul>
<h5>Neúplné odpaření</h5>
<ul>
<li>Zvětšete povrch pro odpaření v lineru (např. vložením vaty)</li>
<li>Použijte správnou nástřikovou teplotu</li>
</ul>
<h5>Překročená kapacita nástřiku vzorku</h5>
<ul>
<li>Nastříkněte méně vzorku (nařeďte jej, zvyšte split poměr, snižte objem nástřiku)</li>
</ul>
<h5>Rychlý nástřik</h5>
<ul>
<li>Vložte vlnu do lineru nebo zpomalte nástřik</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pruvodce_resenim_problemu_v_HPLC_Piky_navic_4f584dce96/Shimadzu-Pruvodce-resenim-problemu-v-HPLC-Piky-navic.png" alt="Shimadzu: Průvodce řešením problémů v GC - Křížové kontaminace/Ghost píky"/>
<h3>Křížové kontaminace/Ghost píky</h3>
<h5>Znečištěná stříkačka nebo proplachovací rozpouštědlo</h5>
<ul>
<li>Vyměňte proplachovací rozpouštědlo.</li>
<li>Opláchněte nebo vyměňte stříkačku.</li>
</ul>
<h5>Backflash (objem vzorku přesahuje obejm lineru)</h5>
<ul>
<li>Nastřikujte menší množství</li>
<li>Použijte liner s větším vnitřním průměrem</li>
<li>Zvyšte vstupní tlak (tj. průtok)</li>
<li>Použijte pomalejší rychlost nástříku</li>
<li>Snižte nástřikovou teplotu</li>
<li>Použijte liner s náplní</li>
</ul>
-Použijte online kalkulátor ke kontrole expanze objemu
<h5>Poslední analýza skončila příliš brzy</h5>
<ul>
<li>Prodlužte čas analýzy, abyste umožnili vyloučení všech komponent a/nebo interferenční matrice</li>
</ul>

Průvodce řešením problémů v GC - chromatografické píky

<ul>
<li>A. BUĎTE V OBRAZE</li>
<li>B. POSOUVEJTE SE DÁL</li>
<li>C. KONFERENCE A VÝSTAVY</li>
<li>D. NÁZORY NAŠICH UŽIVATELŮ</li>
<li>E. PRAKTICKÉ TIPY &amp; TRIKY NEBO ÚDRŽBA</li>
</ul>
Z pěti kategorií v magazínech Tajemství vědy jsme pro Vás z vydání 3/2022 vybrali následující příspěvky
<h3>1. Rychle... ne špinavé!</h3>
Vysoce účinná příprava vzorků pro analýzu dioxinů a PCB
Dioxiny a polychlorované bifenyly (PCB) jsou extrémně toxické látky, které se navzdory své nebezpečnosti vyskytují téměř všude. Schopnost spolehlivě určit i jejich stopové množství je proto kritická. Japonská společnost Miura vyvinula systém GO-EHT, který výrazně zjednodušuje přípravu vzorků pro dioxiny a PCB.
<h5>GC-MS/MS analýza pomocí kompletního analytického řešení od Shimadzu</h5>
Následnou analýzu dioxinů a PCBs lze provést několika způsoby. Historicky trhu s analýzou dioxinů dlouho dominovala plynová chromatografie (GC) ve spojení s hmotnostními spektrometry s vysokým rozlišením (HRMS). Nové předpisy již ale umožňují používat také <a href="https://gcms.cz/products?category=20&amp;distributorItems=43&amp;manufacturerItems=1">GC-MS/MS systémy na bázi trojitých kvadrupólů</a>. Shimadzu tak vyvinulo kompletní balíček GC-MS/MS metod, který zahrnuje jak samotnou analýzu, tak i následné reportování. Tato metodika byla také úspěšně ověřena a potbrzena v mnoha nezávislých laboratořích.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GCMS_TQ_8050_NX_1_81d6863a55/Shimadzu-GCMS-TQ8050-NX-1.jpg" alt="Shimadzu: GCMS-TQ8050 NX"/>
<h5>Závěr</h5>
Systém Miura GO-EHT nabízí mnoho výhod pro přípravu vzorků ve srovnání se standardní metodou. Kombinace řešení Miura a <a href="https://gcms.cz/library?instrumentationItems=15-3-4&amp;mainauthorItems=1&amp;search=pcb+dioxin">GC-MS/MS Shimadzu tak přináší ideální kompletní postup pro analýzu dioxinů a PCB</a>.
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/Pittcon2021_P068_Determination_of_dioxin_in_food_by_gc_ms_ms_coupled_with_boosted_efficiency_ion_source_f9cacd3a1d/Pittcon2021-P068-Determination-of-dioxin-in-food-by-gc-ms-ms-coupled-with-boosted-efficiency-ion-source.pdf">Pittcon: Determination of Dioxin in Food by GC-MS/MS Coupled with Boosted Efficiency Ion Source (BEIS)</a> (Poster | 2021)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/c146_e284_d1719763ce/c146-e284.pdf">Environmental Pollutants Database for GC/MS Analysis</a> (Technický článek | 2022)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/GCMS_Dioxin_presentation_f31cd62a35/GCMS_Dioxin_presentation.pdf">Sample purification and GC – MS/MS for dioxin analysis</a> (Prezentace | 2022)
</blockquote>
<h3>2. Plynové chromatografy (GC) na mírů pomáhají výzkumníkům řešit energetickou krizi</h3>
Přímo na mírů konfigurované plynové chromatografy od Shimadzu umožňují výzkum alternativních zdrojů energie
Navzdory všestrannosti standardně dostupných GC systémů a kolon v oblasti plynové chromatografie, zůstává <a href="https://gcms.cz/library?categoryItems=4&amp;instrumentationItems=1&amp;mainauthorItems=1&amp;search=permanent+gas">GC analýza permanentních plynů</a> specializovanou oblastí vyžadující často přístup přizpůsobený na míru dané aplikaci. Přinášíme Vám rozhovor s Petrem Klawitterem, který je již téměř 20 let našim Shimadzu specialistou pro tyto na míru vyráběné plynové chromatografy. Kromě toho, že jsme od něj slyšeli, co je součástí návrhu a přípravy konfigurací těchto systémů, zjistíme, proč se GC řešení na míru ukazují tak užitečné a oblíbené v rychle rostoucí oblasti výzkumu „nových zdrojů energie“.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Ukazka_konfigurace_GC_systemu_ktery_zahrnuje_dva_ventily_tri_kolony_a_tri_detektory_1554f6769e/Shimadzu-Ukazka-konfigurace-GC-systemu-ktery-zahrnuje-dva-ventily-tri-kolony-a-tri-detektory..jpg" alt="Shimadzu: Ukázka konfigurace GC systému, který zahrnuje dva ventily, tři kolony a tři detektory."/>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_Solutions_for_HPI_May_2022_54e82f76fd/Shimadzu_GC_Solutions_for_HPI_May_2022.pdf">GC solutions for Petrochemistry and Refining</a> (Prezentace | 2022)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/AP_HRSGA_SCA_180_041_054fcad642/AP_HRSGA_SCA-180-041.pdf">Use of High-Speed Refinery Gas Analyzer (HSRGA) as efficient application on hydrocarbon processing industries (HPI)</a> (Aplikace | 2021)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/SCD_App_Notebook_86db7278a5/SCD-AppNotebook.pdf">GC-SCD Analysis of Fuels and Petrochemicals</a> (Příručka | 2021)
</blockquote>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Detailni_zaber_na_GC_ventily_a_prutokove_cesty_na_horni_strane_GC_vcetne_ukazky_analyzy_V_pripade_potreby_lze_pridat_MS_detektor_eef1cedd61/Shimadzu-Detailni-zaber-na-GC-ventily-a-prutokove-cesty-na-horni-strane-GC-vcetne-ukazky-analyzy.-V-pripade-potreby-lze-pridat-MS-detektor..jpg" alt="Shimadzu: Detailní záběr na GC ventily a průtokové cesty na horní straně GC včetně ukázky analýzy. V případě potřeby lze přidat MS detektor."/>
<h3>3. Analýza kontaminantů v potravinách pomocí GCMS/MS</h3>
Shimadzu <a href="https://gcms.cz/products/49">GCMS-TQ8050 NX</a> v analýze EtO a 2-CE v sezamových semínkách
Ethylenoxid (EtO) je ve velké míře využíván v potravinářském průmyslu pro svou vysokou difuzivitu a silné penetrační vlastnosti, díky kterým je velmi účinný při dezinsekci a/nebo dezinfekci suchých potravinářských produktů. EtO je však pro lidi vysoce nebezpečný a je tak nezbytné kvantifikovat množství EtO v potravinových matricích.
Výsledky analýz stopových koncentrací EtO a 2-CE v sezamových semínkách pomocí hmotnostního spektrometru Shimadzu GCMS-TQ8050 NX ve spojení s <a href="https://gcms.cz/products/620">autosamplerem AOC-20i</a> pro kapalný nástřik a <a href="https://gcms.cz/products/47">autosamplerem HS-20 NX</a> pro dynamickým headspace s rezervou překonaly jak klasické analýzy pouze s kapalným násřikem, tak i současné regulační limity.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GCMS_TQ_8050_HS_20_82160e8090/Shimadzu-GCMS-TQ8050-+-HS-20_l.webp" alt="Shimadzu: GCMS/MS systém Shimadzu TQ8050 ve spojení s autosamplerem HS-20 NX"/>
Dostupná je tak jednodušší, rychlejší, robustnější a levnější metoda kvantitativní analýzy EtO a 2-CE v sezamových semínkách. Při použití dynamické headspace nástřiku výsledky překonávají současné regulační limity a přináší oproti technikám kapalného nástřiku jasné výhody jako jsou snadnější příprava vzorku, menší interference matrice a přesnější kvantifikace.
Hmotnostní spektrometr Shimadzu GCMS-TQ8050 NX je zároveň vybaven novým, vysoce účinným detektorem a špičkovou technologií redukce šumu, která zvyšuje citlivost a umožňuje tak kvantifikaci EtO a 2-CE na stopových koncetračních úrovních.
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/po_con21021_0ed370d4f8/po-con21021.pdf">AOAC: Quantitation of Ethylene Oxide (EtO) and 2-Choloro Ethanol(2-CE) in sesame seeds by using dynamic headspace GC-MS/MS</a> (Postery | 2022)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/an_06_saip_gc_031_en_b9cd082ba6/an_06-saip-gc-031-en.pdf">Trace level quantitation of Ethylene Oxide (EtO) and 2-Chloroethanol (2-CE) in sesame seeds by using various GCMS/MS techniques with their own merits and demerits</a> (Aplikace | 2022)
</blockquote>
<h3>4. Poznávání toho, jak žili naši předkové</h3>
Použití HPLC-MS a GC-MS přístupů v archeologii k odhalení starověkých druhů lipidů
Lipidy jsou hlavní chemickou třídou biomolekul studovaných ve starověké keramice a to kvůli jejich stabilitě v průběhu času ve srovnání s jinými organickými sloučeninami, jako jsou sacharidy a proteiny. Mohou však nastávat procesy, které je změní, jako je tepelný rozklad, oxidace a hydrolýza.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Prehled_ruznych_GCMS_reseni_na_bazi_GCMS_QP_2020_NX_f30eaa4001/Shimadzu-Prehled-ruznych-GCMS-reseni-na-bazi-GCMS-QP2020-NX_l.webp" alt="Shimadzu: Přehled různých GC/MS řešení na bázi GCMS-QP2020 NX"/>
Pro simulaci degradačních procesů lipidů vyskytujících se v archeologické keramice jsme simulovali proces umělého stárnutí. Jednotlivé druhy lipidů byly následně separovány a identifikovány pomocí technik HPLC-MS a GC-MS.
Separace a identifikace mastných kyselin byla provedena na systému <a href="https://gcms.cz/products/123">Shimadzu GCMS-QP2020NX</a>.
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/m307_e_24ca792026/m307_e.pdf">Classification of Unknown Samples by Fatty Acids</a> (Aplikace | 2020)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/an_01_00027_en_b169e5dc61/an_01-00027-en.pdf">Simplified Analysis of Aqueous Short Chain Fatty Acids by GC/MS</a> (Aplikace | 2021)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/m306_e_938ad0e8c6/m306_e.pdf">Fast Analysis of Fatty Acids in Brans by GC/MS</a> (Aplikace | 2020)
</blockquote>
<h3>5. IRXross FTIR spektrofotometr – nová reference</h3>
Zvýšená citlivost, rozlišení a rychlost analýzy – pro vysoce kvalitní data za kratší dobu
Shimadzu představuje nový FTIR spektrofotometr: IRXross je vrcholem své třídy, pokud jde o citlivost, rozlišení a analýzu. Uživatelé získávají vysoce kvalitní data za kratší dobu analýzy.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_FTIR_spektrofotometr_IR_Xross_b76b1bbb91/Shimadzu-FTIR-spektrofotometr-IRXross.jpg" alt="Shimadzu: FTIR spektrofotometr IRXross"/>
<h3>6. Stromy volají ptáky na obranu proti hmyzu požírající jejich listy.</h3>
Zásadní role těkavých organických sloučenin (VOCs) při obraně rostlin
Těkavé organické sloučeniny (VOC) jsou důležitými zprostředkovateli interakcí rostlin s jejich prostředím, například prostřednictvím jejich zapojení do opylování, výběru hostitele a obrany proti býložravcům.
Tyto interakce jsme studovali v porostu lužního lesa měřením těkavých látek rostlin zachycených na zakázkově vyrobených silikonových trubicích a jejich analýzou pomocí TD-GC-MS.
Na základě výsledků bychom tak mohli ukázat, že těkavé látky rostlin se mění s býložravostí a že tyto změny jsou rozpoznány predátory, čímž se potvrzuje úloha těchto těkavých látek v nepřímé obraně rostlin.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Termalni_desorpce_TD_30_ve_spojeni_s_GCMS_6c730f30c2/Shimadzu-Termalni-desorpce-TD-30-ve-spojeni-s-GCMS.jpg" alt="Shimadzu: Termální desorpce TD-30 ve spojení s GC/MS"/>
Nedílnou součástí je této studie je tak hmotnostní spektrometr Shimadzu GCMS-QP2020NX ve spojení s <a href="https://gcms.cz/library?instrumentationItems=8&amp;mainauthorItems=1&amp;search=TD-30R">termální desorpcí TD-30R</a>, který se používá nejen ke studiu stromů, ale i jiných zemědělsky významných rostlin jako např. rajčata, pěenice a další...
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/an_01_00283_en_0e53352a47/an_01-00283-en.pdf">Simplifying the Calculation of TVOC Using TVOC Calculation Tool and Thermal Desorption GC-MS</a> (Aplikace | 2022)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/c146_e463_2bb93e81e4/c146-e463.pdf">Profiling Volatile Compounds from Culture Supernatants of Periodontal Bacteria Using “MonoTrap” and GC/MS/</a> (Aplikace | 2022)
</blockquote>
<blockquote>
<a href="https://gcms.cz/labrulez-bucket-strapi-h3hsga3/an_01_00366_en_65d3cfb5cd/an_01-00366-en.pdf">Measurement of VOCs in Vehicle Interiors Using Thermal Desorption GC-MS with Nitrogen as the Carrier Gas</a> (Aplikace | 2022)
</blockquote>

Shimadzu: magazín Tajemství vědy 3/2022 (GC, GC/MS, FTIR)

Potenciál vodíku jako ekologicky šetrného paliva bude využit pouze tehdy, pokud se jej podaří učinit nákladově efektivním a pokud se společnost dokáže oprostit od současné převahy „šedého vodíku“ na trhu a jeho neudržitelných emisí CO2. Pyrolýza biomasy byla dobře prozkoumána jako potenciálně uhlíkově neutrální způsob výroby vodíku, ale obvykle vyžaduje rozsáhlé zpracování vstupních surovin a vysokou spotřebu energie.Nyní se však britský start-up Wild Hydrogen domnívá, že všechny tyto problémy překonal díky nové konstrukci zplyňovacího reaktoru. Hovoříme s nimi o tom, jak chtějí dosáhnout toho, aby výroba vodíku byla bezemisní, a jak využívají GC-MS od společnosti Shimadzu k &nbsp;pochopení složení svých plynných, kapalných a pevných produktů.<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_1_Vodik_nabizi_perspektivu_ekologictejsich_procesu_v_tezke_doprave_a_prumyslu_ktere_je_jinak_obtizne_zbavit_uhliku_ale_pouze_v_pripade_ze_samotny_zpusob_vyroby_vodiku_neuvolnuje_CO_2_bc5aa0fb29.jpg" alt="Shimadzu: Obrázek 1 - Vodík nabízí perspektivu ekologičtějších procesů v těžké dopravě a průmyslu, které je jinak obtížné zbavit uhlíku - ale pouze v případě, že samotný způsob výroby vodíku neuvolňuje CO2." srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Shimadzu_Obrazek_1_Vodik_nabizi_perspektivu_ekologictejsich_procesu_v_tezke_doprave_a_prumyslu_ktere_je_jinak_obtizne_zbavit_uhliku_ale_pouze_v_pripade_ze_samotny_zpusob_vyroby_vodiku_neuvolnuje_CO_2_bc5aa0fb29.jpg 245w," sizes="100vw" width="1129" height="461"><h4>Šedý, modrý, zelený ... a čistý vodík</h4>Celosvětový trh s vodíkem má v současné době hodnotu 100 miliard liber, přičemž hlavní cílové aplikace jsou v odvětvích, která se obtížně převádějí na elektrickou energii, jako je těžký průmysl, a jako palivo pro nákladní vozidla a lodní dopravu.Vodík má však jeden velký problém - a tím je způsob jeho výroby. Na trhu v současné době dominuje šedý vodík, který se vyrábí zplyňováním fosilních paliv, ale při tomto procesu se uvolňuje velké množství CO2. Modrý vodík, vyráběný stejným způsobem, ale se zachycováním a ukládáním uhlíku, je náročný na zdroje, a proto velmi drahý. A zelený vodík, vyráběný elektrolýzou vody pomocí elektřiny z obnovitelných zdrojů, má stejné problémy a také využívá vzácné materiály, takže je neekonomický.Jak tedy dosáhnout toho, aby výroba vodíku byla méně náročná na zdroje a zároveň eliminovala - nebo dokonce zvrátila - emise CO2, které ji obvykle doprovázejí? Výzkumná a vývojová společnost Wild Hydrogen si myslí, že má odpověď, a na cestě k tomu, co nazývá „čistý vodík“, používá <a target="_blank" rel="noopener noreferrer" href="https://gcms.labrulez.com/library?manufacturerItems=3&amp;search=GCMS">GC-MS od společnosti Shimadzu</a>.<h4>Přidání zachycování uhlíku do zplyňování biomasy</h4>Společnost Wild Hydrogen vznikla v říjnu 2021 během rozhovoru v kavárně mezi Jamesem Milnerem (nyní CEO) a Markem Wickhamem (nyní CTO). „Název vzešel z našeho odhodlání k technologickým inovacím v oblasti výroby vodíku a odvážné ochoty zpochybnit status quo ve vyvíjející se energetice, '' říká James Milner. O několik měsíců později byla společnost založena a byla navázána spolupráce s Cranfieldskou univerzitou a společností Helical Energy, která měla pomoci jejich nápad uskutečnit.Tato myšlenka se soustředí na zplyňování biomasy na vodík a CO2, přičemž se používá proces založený na reaktoru, který účinně odstraňuje atmosférický CO2 tím, že jej zachycuje z proudu produkovaného plynu. Protože vstupní surovina nepochází z fosilního uhlíku a protože CO2 lze zachytit, je tato metoda potenciálně nejen uhlíkově neutrální, ale i uhlíkově negativní. Jedním tahem by tak bylo možné vyrábět vodík potřebný pro ekonomiku zítřka a zároveň (v podstatě) využívat fotosyntézu k náročné práci odstraňování CO2 z atmosféry, který je příčinou klimatických změn.Vzhledem k tomu, že jejich práce je stále ve fázi vývoje, podrobnosti o jejich reaktoru a procesu, který používají, zatím nejsou veřejně dostupné. Dosáhli však tří zásadních pokroků, které jim umožnily učinit výrobu vodíku ekonomicky životaschopnou:<ul><li>Minimální předběžná příprava: Jejich metoda nevyžaduje rozsáhlé zpracování vstupní suroviny před vložením do reaktoru. Konkrétně může mít biomasa obsah vody až 50 % hmot. a nemusí být rozemleta na stejnou velikost, což zvyšuje celkovou ekonomickou efektivitu.</li><li>Snížení nákladů na ohřev: Díky pečlivému nastavení reaktoru a pracovnímu postupu se podařilo snížit množství času a energie potřebné ke zvýšení teploty a tlaku biomasy potřebných ke zplyňování.</li><li>Minimální využití zdrojů: Díky použití pouze snadno dostupných kovů a keramiky jejich přístup eliminuje potřebu vzácných nebo nebezpečných kovů vzácných zemin. Na rozdíl od některých jiných metod také není nutné používat velké množství vody, což dále zvyšuje ekologičnost této metody.</li></ul>Aby tým společnosti Wild Hydrogen prokázal, že jejich koncepce funguje v praxi, pracoval v posledních dvou letech na vývoji řady prototypů, jejichž rozsah, účinnost a robustnost se neustále zvyšovaly. Bylo také prokázáno, že jejich konstrukce reaktoru funguje s různými vstupními surovinami z biomasy, včetně bioenergetických plodin, lesních zbytků, makrořas a také odpadních produktů, jako je například nadměrný kompost. Reaktor dosahuje dobrých výsledků dokonce i s plastovým odpadem!<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_2_Slama_drevene_pelety_a_kompost_jedny_z_biogennich_surovin_ktere_tym_Wild_Hydrogen_zkoumal_pro_vyrobu_vodiku_ac99dd6e6f.jpg" alt="Shimadzu: Obrázek 2 - Sláma, dřevěné pelety a kompost - jedny z biogenních surovin, které tým Wild Hydrogen zkoumal pro výrobu vodíku" srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Shimadzu_Obrazek_2_Slama_drevene_pelety_a_kompost_jedny_z_biogennich_surovin_ktere_tym_Wild_Hydrogen_zkoumal_pro_vyrobu_vodiku_ac99dd6e6f.jpg 245w," sizes="100vw" width="1920" height="1100"><h4>Hodnocení čistoty vodíku ... a složení vedlejších produktů</h4>Výsledkem procesu přeměny biomasy společnosti Wild Hydrogen je plyn bohatý na vodík, který však obsahuje také oxid uhličitý, oxid uhelnatý, metan a řadu dalších těkavých sloučenin v nízkých koncentracích. Aby se však jejich reaktor stal životaschopnou komerční nabídkou, musí vyrábět plyn s vysokou čistotou a mít analytický systém, který tuto čistotu dokáže prokázat.Čistota jejich vodíku, jakkoli je pro společnost důležitá, není konec příběhu. Výsledkem procesu zplyňování je také pevný biouhel a malé množství kapalného biooleje (neboli dehtu). Pochopení chemických látek přítomných v těchto produktech je nezbytné pro vypracování procesů, které probíhají uvnitř reaktoru, a tím i pro optimalizaci výtěžnosti vodíku. Tým však také usiluje o to, aby byl celý proces co nejvíce „kruhový“, a to opětovným využitím těchto vedlejších produktů: biouhel by se mohl použít například k zachycování CO2, zatímco bioolej by se mohl přidat zpět do suroviny k výrobě dalšího vodíku.Pro pochopení složení všech těchto plynů, kapalin a pevných látek je zapotřebí všestranné analytické zařízení - a právě zde přichází na řadu společnost Shimadzu.<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_3_Analyza_plynu_ve_spolecnosti_Wild_Hydrogen_zahrnuje_odber_alikvotni_casti_z_plynovych_vaku_pouzivanych_pro_odber_vzorku_9e0ce0513d.jpg" alt="Shimadzu: Obrázek 3: Analýza plynů ve společnosti Wild Hydrogen zahrnuje odběr alikvotní části z plynových vaků používaných pro odběr vzorků - což je nezbytné, protože podmínky v reaktoru s biogenním materiálem vylučují odběr vzorků online." srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Shimadzu_Obrazek_3_Analyza_plynu_ve_spolecnosti_Wild_Hydrogen_zahrnuje_odber_alikvotni_casti_z_plynovych_vaku_pouzivanych_pro_odber_vzorku_9e0ce0513d.jpg 193w," sizes="100vw" width="997" height="805"><h4>Vývoj analytického systému na míru</h4>Rozhovor se společností Shimadzu začal již na počátku, po setkání na laboratorním veletrhu. Tým společnosti Wild Hydrogen byl obzvláště nadšený možností pokrýt celou škálu plynných analytů v jednom cyklu a rozhodnutí pro společnost Shimadzu bylo utvrzeno poté, co si uvědomili hodnotu konzultačního přístupu společnosti Shimadzu a jakmile se na vlastní oči přesvědčili o schopnostech jejich přístrojů.Brzy bylo jasné, že bude zapotřebí vlastní systém, protože podmínky v reaktoru vylučovaly použití online vzorkování, zatímco přání společnosti Wild Hydrogen umožnit analýzy necílových sloučenin v kapalných a pevných frakcích i v plynných vzorcích znamenalo, že bude zapotřebí MS detekce (spíše než FID, TCD nebo BID).Hotové systémy pro tento druh práce nejsou snadno dostupné, ale společnost Shimadzu se specializuje na úpravu standardních GC-MS přístrojů pro specifické aplikace, takže se pustila do práce na vývoji sestavy pro Wild Hydrogen. Výsledkem byl systém na míru založený na přístroji Shimadzu <a target="_blank" rel="noopener noreferrer" href="https://gcms.labrulez.com/library?manufacturerItems=3&amp;search=QP2020+NX">GCMS-QP2020 NX,</a> jehož nastavení pro analýzu plynů zahrnuje dvě smyčky pro vzorky plněné z kanystru nebo plynového vaku. Smyčky jsou připojeny ke kolonám PLOT, které poskytují vynikající výkon pro vodík, oxid uhličitý a další očekávané stálé plyny. Použití MS detektoru znamená, že systém může detekovat a identifikovat těkavé organické sloučeniny očekávané z biouhlu a biooleje, přičemž separace směsí se dosáhne jednoduchou výměnou jedné z kolon PLOT za kapilární kolonu.<figure class="image"><img style="aspect-ratio:477/496;" src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Pracovnik_spolecnosti_Wild_Hydrogen_Dr_Michael_Sims_d8cbbc1b03.jpg" alt="Shimadzu: Obrázek 4: Pracovník společnosti Wild Hydrogen Dr. Michael Sims na snímku s vlastním systémem Shimadzu, který společnost Wild Hydrogen používá ke kontrole složení plynů, kapalin a pevných látek vznikajících při zplyňování biogenních materiálů." srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Shimadzu_Pracovnik_spolecnosti_Wild_Hydrogen_Dr_Michael_Sims_d8cbbc1b03.jpg 150w," sizes="100vw" width="477" height="496"></figure><h4>Výzkumný chemik Dr. Michael Sims</h4>Systém byl nainstalován v létě 2023, zhruba ve stejné době, kdy Dr. Michael Sims nastoupil do společnosti Wild Hydrogen jako výzkumný chemik. Díky svému vzdělání v oblasti organické geochemie byl Michael obeznámen s využitím pyrolýzy ke studiu organických zbytků v horninách, takže přechod ke studiu produktů rozkladu biomasy v reaktorech společnosti pomocí nového GC-MS byl přirozeným krokem. Ve své současné funkci pracuje na jejich čtvrtém prototypu reaktoru, přezdívaném „Mini“, se zaměřením na maximalizaci energetické účinnosti a zpětné získávání tepla.<h4>Všestranné přístrojové vybavení a pohotový personál</h4>Po téměř ročním používání systému Shimadzu Michael říká, že je s ním velmi spokojen: „Líbí se nám na něm jeho všestrannost - můžeme nastavení přizpůsobit tak, abychom mohli provádět řadu různých analýz, a přepínání mezi nimi je velmi jednoduché. Kdybychom si pořídili jen plynový analyzátor nebo hotový systém GC-MS, tuto možnost bychom neměli.“A mít vlastní systém znamená, že může rychle reagovat na interní požadavky, protože se nemusí spoléhat na drahé a časově náročné externí analýzy. „S naším systémem Shimadzu mohu provést analýzu plynu a do 10 minut mohu zbytku týmu sdělit, jaké je složení. Je to náš laboratorní kůň a dá se říci, že se stal důležitou součástí našich operací.“Dodává, že pro Michaela a zbytek týmu ve společnosti Wild Hydrogen je důležitá úroveň služeb, které jim společnost Shimadzu poskytla: „Zprovoznění systému bylo bezproblémové a následná péče byla také velmi pozitivní - všichni jsou opravdu přístupní, a pokud máme nějaký dotaz, byť malý, můžeme se na ně obrátit.“<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_5_Dr_Michael_Sims_kontroluje_kolonu_v_peci_zakazkoveho_GCMS_Shimadzu_ef2964c096.jpg" alt="Shimadzu: Obrázek 5: Dr. Michael Sims kontroluje kolonu v peci zakázkového GCMS Shimadzu, v popředí je vidět ochranná kolona a dvě kolony pro separaci sloučenin (žlutá a oranžová). Použití více kolon znamená, že celkový průtok plynu do MS je vyšší než obvykle - to však snadno zvládá vysokokapacitní dvoufázové turbopumpa systému, která je schopna zvládnout až 15 ml/min bez ztráty citlivosti." srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Shimadzu_Obrazek_5_Dr_Michael_Sims_kontroluje_kolonu_v_peci_zakazkoveho_GCMS_Shimadzu_ef2964c096.jpg 245w," sizes="100vw" width="1038" height="601"><h4>Vedoucí postavení v oblasti udržitelného vodíku</h4>V současné době, říká Michael, se pouštějí do projektů zkoumajících nejlepší podmínky pro čištění jejich plynů. Prvním aspektem je navazující technologie pro oddělení CO2 od vodíku, následovaná čisticím zařízením.U vodíku bude podle Michaela hodně záležet na tom, co budou požadovat odběratelé jejich plynů. „Ale“, dodává, “v zásadě se snažíme vyrábět vodík dostatečné čistoty vhodný pro palivové články používané ve vozidlech na vodíkový pohon.“Aby zajistili, že CO2, který oddělí, bude mít vhodnou čistotu pro ukládání uhlíku, budou muset zkontrolovat, zda neobsahuje kyslík a další kontaminanty - což je další aspekt jejich pracovního postupu, pro který bude jejich systém Shimadzu nepochybně velmi užitečný, vysvětluje.Závěrem lze tedy říci, že společnost Wild Hydrogen získává ze svého GCMS Shimadzu velkou hodnotu. Michael říká: „Všestranný analytický systém, který umožňuje rychlou výměnu vzorků, nejenže urychlil náš výzkum a vývoj, ale bude také nedílnou součástí ověřování čistoty plynů, které vyrábíme.“A tyto výhody budou mít zásadní význam pro to, aby společnost Wild Hydrogen zaujala vedoucí postavení v nákladově efektivní a udržitelné výrobě „čistého vodíku“ - což je výhra pro průmysl i klima.<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Wild_Hydrogen_Clear_H2_7a6b8b0b66.jpg" alt="Wild Hydrogen: Clear H2" srcset="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/thumbnail_Wild_Hydrogen_Clear_H2_7a6b8b0b66.jpg 185w," sizes="100vw" width="1000" height="847">

Konec šedé éry - řešení výzvy udržitelné výroby vodíku

Inovativní řešení v oblasti plynové chromatografie vyvíjí společnost Shimadzu již od roku 1956, kdy bylo na trh uvedeno první GC. Kombinace technických znalostí a schopnost naslouchat potřebám zákazníků vedla k rozsáhlé řadě GC, řešení při zpracování vzorků a zpracování dat.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_2014_5d415fa1c6/Shimadzu-GC-2014.jpg" alt="Shimadzu: Shimadzu GC- 2014"/>
Z velice úspěšného GC-2010 vychází <a href="https://gcms.cz/products/130">GC-2014</a>, které je primárně určeno pro rutinní práci. Tento plynový chromatograf nabízí nejlepší výsledky pro rutinní analýzu s velice dobrým poměrem cena/výkon. Ať už pracujete s kapilárními nebo náplňovými kolonami, GC-2014 vám poskytne vynikající výkon.
Řada GC-2014 je vybavena technologií AFC (advanced flow controller) zděděnou z již zmíněné série GC-2010. Přesná regulace průtoku pomocí AFC poskytuje vyšší úroveň opakovatelnosti retenčních časů a ploch píků, čímž je zajištěna lepší kvalita analýz.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_GC_2010_Pro_d606369830/Shimadzu-GC-2010-Pro.jpg" alt="Shimadzu: Shimadzu GC-2010 Pro"/>
Nejnovější přírůstek do Shimadzu portfolia v oblasti plynových chromatografů představuje <a href="https://gcms.cz/products/11">GC-2010 Pro</a>, které je zástupcem střední třídy. Velice rychlé zahřívání a chlazení pece zkracuje dobu analýzy a umožňuje vysokou propustnost vzorků.
Na základě technologie GC-2010 Plus kombinuje toto GC snadný provoz s účinnou analýzou a vynikající citlivostí a přesností. U tohoto GC mohou být současně provozovány dvě analytické lajny až se třemi detektory s různými aplikacemi.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Nexis_2030_3_cdb927659e/Shimadzu-Nexis-2030-3.jpg" alt="Shimadzu: Shimadzu Nexis 2030"/>
Nejvýkonnějším plynovým chromatografem společnosti Shimadzu je <a href="https://gcms.cz/products/9">Nexis GC-2030</a>, které otevírá zcela novou kapitolu dlouhé historie Shimadzu s plynovými chromatografy. Představuje některé nejlepší specifikace na trhu a zároveň nabízí zcela nové a kreativní způsoby použití plynového chromatografu.
Kompletně přepracovaná pec, nástřiky, zavedení třetí generace AFC a přidání spousty dalších usnadňujících a bezpečnostních prvků dělá z Nexis GC-2030 dosud nejspolehlivějším plynový chromatograf od Shimadzu. Toto GC je možné nakonfigurovat až se třemi analytickými lajnami, třemi nástřikovými porty a až čtyřmi detektory současně.
Nejnovější detektor <a href="https://gcms.cz/products/46">Nexis SCD-2030</a> (Sulfur chemiluminiscence detector) je chemiluminiscenční detektor, který je perfektní volbou pro vysoce citlivá měření síry, například v průmyslu na ochranu katalyzátorů při zpracování uhlovodíků. Automatické funkce zjednodušují provoz a údržbu a zároveň zbavují operátory složitých manipulačních postupů.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Nexis_SCD_2030_4_ede44e144f/Shimadzu-Nexistm-SCD-2030-4.jpg" alt="Shimadzu: Shimadzu Nexis™ SCD-2030"/>

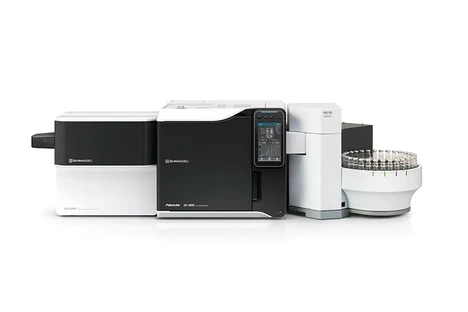

Plynové chromatografy Shimadzu

Organsulfurové sloučeniny jsou důležité látky v potravinářském průmyslu, jelikož se podílejí na vytváření výrazu chuti produktů. Citlivost lidské čichové senzoriky na síru vede ke snížení chuťových prahový hodnot, což znesnadňuje analýzu těchto látek. Plynová chromatografie (GC) s detektorem chemiluminiscence síry (SCD) je vysoce senzitivní a selektivní technikou pro analýzu sirných sloučenin v nejrůznějších matricích. Za použití škály různých piv je ukázáno, jak spolehlivě kvalitativně a kvantitativně analyzovat sloučeniny síry v nápojích s využitím headspace dávkování a GC-SCD.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_1_Nexis_SCD_2030_HS_20_c26fc0578d/Shimadzu-Obrazek-1-Nexistm-SCD-2030-+-HS-20.png" alt="Shimadzu: Obrázek 1 Nexis™ SCD-2030 + HS-20"/>
<h3>Příprava</h3>
Pro toto vyhodnocení byly použity a připraveny tři různé značky piva. Každý vzorek piva o váze 5 g byl nalit do 20 ml headspace vialky a 5 μl vodného roztoku ethylmethyl sulfidu o koncentraci 0,1 ml/l byl přidán jako vnitřní standard, což vede na jeho výslednou koncentraci 100 pl/g (ppb). Tyto viálky byly umístěny do headspace vzorkovače HS-20 a analyzovány pomocí automatické GC sekvence. Kromě kvantifikace sloučenin síry ve vzorcích piva jsme použili standardní přídavek 5 μL dimethylsulfidu, S-methyl thioacetátu a dimethyl disulfidu vodného roztoku ke každému vzorku. Koncentrace vzorků jsou odpovídají hodnotám v Tabulce 1.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Tabulka_1_Koncentrace_sloucenin_siry_v_kazdem_vzorku_piva_pl_g_571d1eea03/Shimadzu-Tabulka-1-Koncentrace-sloucenin-siry-v-kazdem-vzorku-piva-(pl-g).png" alt="Shimadzu: Tabulka 1 Koncentrace sloučenin síry v každém vzorku piva (pl/g)"/>
<h3>Analytické podmínky</h3>
Tabulka 2 ukazuje podrobnosti o konfiguraci přístroje a analytických podmínek v tomto vyhodnocení.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Tabulka_2_Konfigurace_pristroje_a_analyticke_podminky_2_f3566f6f7f/Shimadzu-Tabulka-2-Konfigurace-pristroje-a-analyticke-podminky-(2).png" alt="Shimadzu: Tabulka 2 Konfigurace přístroje a analytické podmínky"/>
Obrázek 2 ukazuje chromatogramy tří vzorků piva. V těchto vzorcích bylo zjištěno sedm typů sloučenin síry. Dimethyl sulfid (pík č. 2), S-methyl thioacetát (pík č. 5) a dimethyl disulfid (pík č. 6) byly vyčísleny metodou standardního přídavku.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_2_Chromatogram_pro_tri_komercne_dostupna_piva_dda78bb461/Shimadzu-Obrazek-2-Chromatogram-pro-tri-komercne-dostupna-piva.png" alt="Shimadzu: Obrázek 2 Chromatogram pro tři komerčně dostupná piva"/>
Tabulka 3 ukazuje kvantitativní výsledky těchto tří reprezentativních sloučenin síry v každém vzorku piva.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Tabulka_3_Kvantitativni_vysledky_sloucenin_siry_v_kazdem_vzorku_piva_pl_g_451ac59198/Shimadzu-Tabulka-3-Kvantitativni-vysledky-sloucenin-siry-v-kazdem-vzorku-piva-(pl-g).png" alt="Shimadzu: Tabulka 3 Kvantitativní výsledky sloučenin síry v každém vzorku piva (pl/g)"/>
Obrázek 3 ukazuje zvětšený chromatogram dimethylu sulfidu s různým množstvím standardního přídavku pivní matrici. Tyto výsledky vykazují vysokou citlivost detektoru i při nízkých hodnotách ppb.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_3_Chromatogram_standardnich_pridavku_dimethyl_sulfidu_amount_of_standard_added_je_anglicky_mnozstvi_standardniho_pridavku_ae44f27b88/Shimadzu-Obrazek-3-Chromatogram-standardnich-pridavku-dimethyl-sulfidu-(amount-of-standard-added-je-anglicky-mnozstvi-standardniho-pridavku).png" alt="Shimadzu: Obrázek 3 Chromatogram standardních přídavků dimethyl sulfidu (amount of standard added je anglicky množství standardního přídavku)"/>
Obrázek 4 ukazuje kalibrační křivku pro dimethyl sulfid.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Shimadzu_Obrazek_4_Kalibracni_krivka_pro_dimethyl_sulfid_v_pive_amount_of_standard_added_area_je_anglicky_mnozstvi_standardniho_pridavku_plocha_c0fccc9ff1/Shimadzu-Obrazek-4-Kalibracni-krivka-pro-dimethyl-sulfid-v-pive-(amount-of-standard-added-area-je-anglicky-mnozstvi-standardniho-pridavku-plocha).png" alt="Shimadzu: Obrázek 4 Kalibrační křivka pro dimethyl sulfid v pivě (amount of standard added, area je anglicky množství standardního přídavku, plocha)"/>
<h3>Závěr</h3>
Výsledky ukazují, že Nexis SCD-2030 dokáže detekovat těkavé sloučeniny síry ve stopových množstvích bez kroků spojených s přípravnou vzorku nebo zkoncentrování analytů. Navíc jsme potvrdili, že různé typy komerčně dostupných piv obsahují odlišné množství a druh sloučenin síry, které by mohly ovlivnit chuť a aroma.

Zkoumání sloučenin síry v pivě pomocí GC-SCD

Webináře

Aplikace

Akademie

Osobnosti

Plasty

Životní prostředí

Potraviny

Vody

Zdraví

Přednáška

Vědecký článek

Rozhovor

Toxikologie

Popularizace

Věda a výzkum

Software

Covid-19

Kariéra

Článek

Laboratoře

Různé

Produkt

Video

Poster

Nejbližší akce

Typ novinky

Zaměření

Naším posláním je šířit informace o produktech firmy Shimadzu v oblasti instrumentálních analytických přístrojů, přístrojů pro testování materiálů a speciálních přístrojů pro life science, jejich prodej a následně - instalace, zaškolení, záruční a pozáruční servis, ověřování a validace a aplikační podpora.

SHIMADZU Handels GmbH - organizační složka

Shimadzu at ISC 2026

DataApex at ISC 2026

Představení přístroje Revo od společnosti Nicoya

Targeted Hybridization Capture for Antimicrobial Resistance Surveillance in Complex Environmental Samples

Addressing LC Method Optimization - Scaling For Efficiency, Throughput And Reproducibility

Proteoform Studio software, top down made simple
