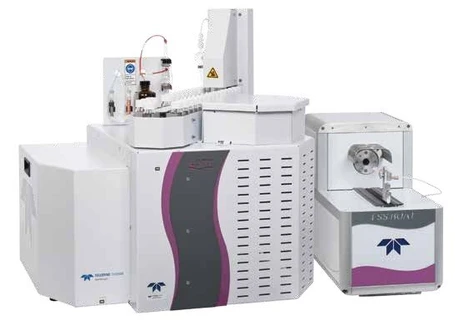

Tekmar Lotix TOC analyzátor

Tekmar Lotix TOC analyzátor poskytuje nízkonákladové TOC řešení, za udržení přesnosti měření vyžadovaném běžnými laboratorními testy.

Lotix je příkladem, kdy Tekmar zapracoval požadavek zákazníků na analýzu vzorků, které byly v minulosti velmi zředěné nebo filtrované. S širokým detekčním rozsahem a robustností systému Lotix již není potřeba další ředění a filtrace u vzorků obsahujících méně než 20 000 ppmC a částice s průměrem menším než 0,8 mm. Lotix nový spalovací analyzér, poskytuje nízkonákladové TOC řešení, za udržení přesnosti měření vyžadovaném běžnými laboratorními testy.
<h4>Klíčové vlastnosti</h4>
<ul>
<li>Žádné nákladné ovládání stříkaček nebo sedmicestných ventilů.
</li>
<li>Schopnost provozu od 0- 20 000 ppm bez ředění.
</li>
<li>Snadno použitelný software vyžadující méně než minutu pro sestavení kalibrační křivky.
</li>
<li>Jendoduchá konstrukce zajišťuje přístup ke všem komponentům během několika minut a díky peci umístěné v přední části je údržba spalovací trubky velmi rychlá.
</li>
<li>Prohlížení analytických dat v reálném čase a tisk dokončených přehledů i v průběhu dalších měření.
</li>
<li>Snadné plánování prioritních vzorků.
</li>
<li>Možnost exportu do formátu SCV nebo PDF a import z CSV.
</li>
<li>Průměrná doba tří opakování měření TOC je 13-15 minut v závislosti na koncentraci.
</li>
<li>Systém využívá 10l tlakovou nádobku k čištění dráhy vzorku, smyčky a jehly před a po každém vzorku bez použití autosampleru.
</li>
</ul>
<h4>Normy:</h4>
<ul>
<li>Standard Method 5310
</li>
<li>EN-12260
</li>
<li>DIN-EN-ISO 11905-2
</li>
<li>EPA 415.1 a 9060A
</li>
<li>ASTM D2579
</li>
<li>ISO 8245
</li>
<li>AOAC 973.47
</li>
<li>EN 13639
</li>
</ul>
<h4>Technická specifikace</h4>
<ul>
<li>Chemie Oxidace katalytickým spalováním: Od 680 °C do 1000 °C
</li>
<li>Detektor TOC Nedisperzní infračervený detektor (NDIR)
</li>
<li>Analytické režimy TOC TOC (NPOC), TC-IC, TC, IC
</li>
<li>Analytický systém TOC
<ul>
<li>Rozsah koncentrací 0-20 000 ppm bez ředění při použití jediného vstřiku 0,5 ml vzorku. Vyšších koncentrací lze dosáhnout ředěním před analýzou.
</li>
<li>Mez detekce: 50 ppb
</li>
<li>Přenos: ≤ 1,0 % Křížová kontaminace
</li>
<li>Velikost vzorku: 0,5 ml (0,3 ml u vzorků s vysokou koncentrací, obtížných vzorků nebo vzorků s obsahem soli)
</li>
<li>Přesnost*: ≤ 2 % RSD, typická pro standard středního rozsahu.
</li>
</ul>
</li>
</ul>
*Analytický výkon je ovlivněn čistotou laboratorní vody, činidla a plynu, čistotou nádoby se vzorkem, matricí vzorku, čistotou plynového regulátoru, přesností a zručností obsluhy.
**Oblast %RSD na rozdíl od %CV vypočítává přesnost po odečtení slepého pokusu. Tím se získá nižší přesnost měření, ale zvýší se citlivost a přesnost.
<ul>
<li>Doba analýzy TOC 13-15 minut typická pro trojnásobnou analýzu TOC.
</li>
<li>Přepravní zařízení pro přepravu plynu Integrovaný regulátor tlaku s in-line omezovači průtoku pro udržení průtoku nosného plynu 200 ml/min.
</li>
<li>Manipulace s kapalinou:
<ul>
<li>Tlaková dodávka vzorku a manipulace s kapalinou
</li>
<li>Elektromagneticky ovládaná mikropumpa přesně dodává kyselinu pro odstranění/analýzu IC v krocích po 50 µl +/-5 %.
</li>
<li>Samočisticí proces manipulace se vzorkem, který čistí dráhu vzorku před a po každém vzorku.
</li>
</ul>
</li>
<li>Vedení vzorku: Integrovaný 30polohový autosampler
</li>
<li>Řídicí jednotka Počítač, rozhraní prostřednictvím systému Windows® 7 nebo novějšího
</li>
<li>Zpracování dat
<ul>
<li>Zprávy s možností exportu do formátu CSV a PDF
</li>
<li>Import ze souboru CSV
</li>
</ul>
</li>
</ul>

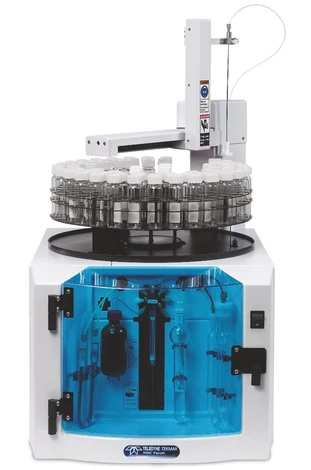

Tekmar Torch TOC analyzátor

Torch, je se spoustou užitečných nastavení a díky automatizovanému procesu analýzy naším prémiovým TOC spalovacím systémem.

<h4>Klíčové vlastnosti</h4>
<ul>
<li>Integrovaná diagnostická kontrola – včetně kontroly úniku kapalin.
</li>
<li>Schopnost naprogramovat a ukládat teploty pece tak, aby vyhovovaly různým metodám.
</li>
<li>Technologie statické tlakové koncentrace (v patentovém řízení) Torch.
</li>
<li>Intellidilution – automatické ředění vzorku do kalibračního rozsahu.
</li>
<li>Řada přednastavitelných rozsahů aplikací pro analytické požadavky.
</li>
<li>Autokalibrace, která eliminuje potřebu běžné manuální přípravy vzorků.
</li>
<li>Detekční limity
<ul>
<li>Uhlík 50 ppb až 30 000 ppm
</li>
<li>Dusík 50 ppb až 2000 ppm
</li>
</ul>
</li>
<li>Simultánní analýza uhlíku i dusíku.
</li>
<li>Snadný přístup k údržbě spalovací trubky.
</li>
<li>Vylepšený katalyzátor.
</li>
<li>Vestavěný autosampler.
</li>
<li>Zvýšená výkonnost díky ASM Sparge.
</li>
<li>Automatický blank.
</li>
<li>Regulátor hmotnostního toku.
</li>
</ul>
<h4>Normy:</h4>
<ul>
<li>EPA 415.1, 415.3 a 9060A
</li>
<li>Standard Method 5310B
</li>
<li>EP 2.2.44, ISO 8245
</li>
<li>EN 1484
</li>
<li>USP 643 (Kapitola 24)
</li>
<li>ASTM D2579
</li>
<li>prENV 13370
</li>
<li>AOAC 973.47
</li>
</ul>
<h4>Technická specifikace</h4>
<ul>
<li>Chemie: Oxidace spalováním: Od 680 °C do 1000 °C
</li>
<li>Detektor TOC: nedisperzní infračervené záření (NDIR) se statickou tlakovou koncentrací (SPC) - patentováno
</li>
<li>Analytické režimy TOC: TOC (NPOC), TC-IC, TC, IC.
</li>
<li>Analytický systém TOC: Mez detekce: 50 ppb
<ul>
<li>Maximální měřitelná koncentrace: 30 000 ppm
</li>
<li>Přenos: ≤ 1,0 % Křížová kontaminace
</li>
<li>Velikost vzorku: 100 µl až 2,0 ml
</li>
<li>Přesnost*: ≤1,5 % RSD, ±15 ppb, typické pro standard středního rozsahu (podle toho, co je větší, v sedmi opakováních)**.
</li>
</ul>
</li>
</ul>
*Analytický výkon je ovlivněn čistotou laboratorní vody, činidel a plynů, čistotou nádoby se vzorkem, matricí vzorku, plynem, čistotou a přesností regulátoru a dovednosti obsluhy.
*Plocha %RSD na rozdíl od %CV vypočítává přesnost po odečtení slepého pokusu. Tím se získá nižší přesnost měření, ale zlepšuje citlivost a přesnost.
<ul>
<li>Doba analýzy TOC: 6-10 minut typicky pro analýzu TOC: 29 minut typicky pro trojnásobnou analýzu TOC.
</li>
<li>Obsluha nosného plynu: Regulátor hmotnostního průtoku pro okamžitou regulaci nosného plynu (0-500 ml/min). Možnost automatické kontroly těsnosti.
</li>
<li>Manipulace s kapalinou: Ovládač stříkačky, 7portový distribuční ventil. Možnost automatického ředění pro vyšší koncentrace TOC a obtížné matrice.
<ul>
<li>Samočisticí proces manipulace se vzorky, který při každém opakování čistí.</li>
</ul>
</li>
<li>Ukázka úvodu: Integrovaný autosampler
</li>
<li>Řídicí jednotka: PC, rozhraní přes Windows™ 7 nebo vyšší
</li>
<li>Zpracování dat: Zprávy exportovatelné do formátů XML, CSV a HTML.
<ul>
<li>Grafické zobrazení dat z detektorů NDIR a CLD v reálném čase a historických dat.
</li>
<li>Možnost importu ze souborů CSV a zobrazení historických výsledků z více plánů na jednom grafickém displeji.
</li>
<li>Možnost ukládat vlastní individuální zkušební metody
</li>
<li>Prioritní vzorky prostřednictvím přerušení plánu
</li>
<li>Přepočítávání dat, odstraňování odlehlých hodnot a kontroly kritérií přesnosti výkonu (soulad s 21 CFR část 11 - elektronické podpisy a auditní záznamy)
</li>
</ul>
</li>
<li>Kalibrace: Automatická kalibrace z jednotlivých skladových standardů nebo uživatelských kalibračních standardů.
</li>
<li>Soulad softwaru s 21 CFR část 11: Software TOC TeklinkTM je nástrojem pro zajištění souladu laboratoře s 21 CFR část 11.
</li>
<li>Další funkce:
<ul>
<li>Předprogramované nastavení metody bodem a kliknutím
</li>
<li>Automatické ředění vzorků/standardů
</li>
<li>Kontrolka stavu/režimu přístroje
</li>
<li>Metody ASM Sparge
</li>
<li>K dispozici je podpůrný balíček pro validaci
</li>
<li>Možnost míchání
</li>
<li>Automatické vypnutí/pohotovostní režim
</li>
<li>Inteligentní ředění
</li>
</ul>
</li>
<li>Hlavní aplikace: odpadní vody, průmyslové odpadní vody, pitná a povrchová voda, podzemní voda, validace CIP (Clean-in-place), mořská voda.
</li>
<li>Oficiální metody: EPA 415.1, 415.3 a 9060A, standardní metoda 5310B, EP 2.2.44, ISO 8245, EN 1484, USP 643 (kapitola 24), ASTM D2579, prENV 13370, AOAC 973.47
</li>
<li>Certifikace: CE, EMC EN 50081-1 a EN 50082-1
</li>
<li>Požadavky na spotřebu: Napětí: 100/120/240 VAC (±10 %) nastavené z výroby, Frekvence: 50/60 Hz, Výkon: 1200VA
</li>
<li>TOC Rozměry: 18&quot; Š x 24,5&quot; H x 32&quot; V, přepravní hmotnost 147 lbs
</li>
<li>Přívod plynu pro TOC:
</li>
<li>Vzduch bez uhlovodíků a oxidu uhličitého (CO2) (s obsahem kyslíku vyšším než 18 %) s obsahem TOC &lt;1 ppm nebo UHP O2. Plyn lze dodávat z tlakové láhve nebo z generátoru plynu TOC. Pokud se použije generátor plynu TOC, musí být výsledný plyn bez uhlovodíků a vody. Aby bylo zajištěno použití čistého nosného plynu, doporučujeme použít kompletní systém odstraňování CO2 a lapač uhlovodíků mezi zdrojem plynu a analytickým přístrojem. Vstupní tlak plynu TOC: 65 až 100 psi
</li>
</ul>
<h5>Autosampler:</h5>
<ul>
<li>Přesnost: ±2,5 mm
</li>
<li>Opakovatelnost: ±0,25 mm
</li>
<li>Síla vertikálního úderu: 8,3 lbs
</li>
<li>Automatické oplachování od vzorku a/nebo oplachové vody prostřednictvím vestavěné oplachové stanice.
</li>
</ul>
Poznámka: Windows® je registrovaná ochranná známka společnosti Microsoft, TekLink™ je registrovaná ochranná známka společnosti Teledyne Tekmar Company. Podléhá jednomu nebo více z následujících patentů: 7,651,866; 8,128,874.

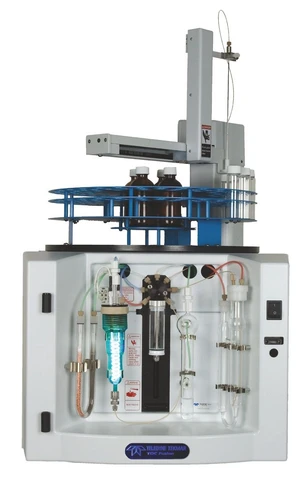

Tekmar Fusion TOC analyzátor

Fusion TOC a TekLink™ Software nabízí řešení pro zvýšení průtoku vzorku a současně zlepšují spolehlivost analytických dat.

<h4>Klíčové parametry</h4>
<ul>
<li>Automatickou kalibraci bez dozoru obsluhyTekmar.
</li>
<li>Možnost automatického ředění základního roztoku a vzorků.
</li>
<li>Intellidilution – automatické ředění vzorku do kalibračního rozsahu.
</li>
<li>Automatizované diagnostické nástroje vč. detekce úniku kapalin.
</li>
<li>21 CFR 11 – Elektronické záznamy a elektronické podpisy (ERES) včetně auditních záznamů a správy uživatelských účtů Fusion TOC.
</li>
<li>Exportovatelné sestavy ve formátech definovaných uživatelem, včetně metadat a verzí.
</li>
<li>Možnost tvorby vlastních metod i metod na klíč a tvorby plánů.
</li>
<li>Regulátor hmotnostního toku (Mass Flow Controller) MFC pro snížení spotřeby plynu a lepší řízení průtoku.
</li>
</ul>
<h4>Normy:</h4>
<ul>
<li>EPA 415.1, 415.3 a 9060A
</li>
<li>Standard Method 5310C, ASTM D4779 a D4839
</li>
<li>prENV 13370 a USP TOC metoda &lt;643&gt;/ ep 2.2.44/ JP
</li>
</ul>
<h4>Technická specifikace</h4>
<ul>
<li>Chemie: Fotochemická oxidace pomocí UV-persulfátu
</li>
<li>Detektor: nedisperzní infračervené záření (NDIR) se statickou tlakovou koncentrací (SPC) - patentováno
</li>
<li>Analytické režimy: TOC (NPOC), TC- IC, TC, IC
</li>
<li>Analytické parametry:
<ul>
<li>Mez detekce: 0,2 ppb
</li>
<li>Maximální měřitelná koncentrace: 4 000 ppm (závisí na objemu vzorku a ředění)
</li>
<li>Přenos: = 1,0 % Křížová kontaminace
</li>
<li>Přesnost*: = 1,0 % RSD, +/-2 ppb nebo +/- 0,02 µgC, typické pro standard středního rozsahu (podle toho, která hodnota je vyšší v sedmi opakováních).
</li>
</ul>
<ul>
<li>Analytický výkon je ovlivněn čistotou laboratorní vody, činidel a plynů, jakož i čistotou vzorku, čistotou nádoby se vzorkem, matrice vzorku, čistotou a přesností regulátoru plynu a dovedností obsluhy.</li>
</ul>
</li>
<li>Celková doba procesu a analýzy: 4-8 minut typicky pro analýzu TOC; obvykle 12-22 minut pro analýzu trojkombinací TOC.
</li>
<li>Řídicí jednotka: PC, rozhraní prostřednictvím systému Windows® 7 Professional nebo vyššího.
</li>
<li>Software pro ovládání podle 21 CFR část 11: Software TOC TeklinkTM je nástroj pro dodržování 21 CFR část 11 ve Vaší laboratoři.
</li>
<li>Zpracování dat:
<ul>
<li>Předdefinované průmyslové standardní metody a uživatelsky definované metody.
</li>
<li>Prioritní vzorky prostřednictvím přerušení plánu
</li>
<li>Grafické zobrazení dat z detektoru NDIR v reálném čase a v historických datech.
</li>
<li>Exportovatelné reporty ve formátech XML, CSV a HTML
</li>
<li>Přepočet dat, odstranění odlehlých hodnot a kontrola kritérií přesnosti výkonu
</li>
<li>Možnost zobrazení historických výsledků z více plánů na jednom grafickém displeji
</li>
</ul>
</li>
<li>Kalibrace:
<ul>
<li>Automatická kalibrace z jednotlivých skladových standardů nebo uživatelských kalibračních standardů.
</li>
<li>Vícebodové (lineární nebo kvadratické) a automatické blokování
</li>
<li>Možnost použít jednu kalibrační křivku a slepý pokus pro celý analytický rozsah přístroje.
</li>
<li>Automatická kontrola standardů z jednotlivých zásobních standardů nebo uživatelských kalibračních standardů
</li>
<li>Kritéria vyhovění/nevyhovění
</li>
<li>Řízení rozhodnutí při selhání (zastavit, znovu kalibrovat nebo pokračovat)
</li>
</ul>
</li>
<li>Další funkce:
</li>
<li>Automatická vhodnost systému s měřením výkonu
</li>
<li>Automatické ředění vzorků/standardů
</li>
<li>K dispozici podpůrný balíček pro validaci
</li>
<li>Předprogramované nastavení metody bodem a kliknutím
</li>
<li>Programovatelné řízení a monitorování průtoku a tlaku
</li>
<li>Automatická kontrola těsnosti
</li>
<li>Automatické vypnutí/pohotovostní režim
</li>
<li>Samočisticí proces manipulace se vzorky, který čistí komory reaktoru při každém opakování
</li>
<li>Inteligentní ředění
</li>
<li>Oficiální metody: EPA 415.1- 415.3, 9060A, standardní metoda 5310C, ASTM D4779 a D4839 a prENV 13370, validace čištění / USP TOC Method &lt;643&gt; / EP 2.2.44 / JP
</li>
<li>Rozměry: 18 palců (45,7 cm) š x 24,5 palců (62,2 cm) d x 32 palců (81,3 cm) v.
</li>
<li>Přívod nosného plynu: láhev s 99,99% čistým dusíkem nebo generátor 99,9% čistého dusíku.
</li>
<li>Vstupní tlak nosného plynu: 65 až 100 psi
</li>
</ul>

Produkty zaměřené na TOC od Teledyne LABS - strana 1

Mohlo by Vás zajímat

ÚOCHB připomíná Antonína Holého. Jeho příběh ožívá v Poesiomatu i podcastu, na murálu i ve hře

Základní principy plynové chromatografie – separace a analýza

Vědci z CEITEC jako první zachytili, jak enteroviry spouštějí infekci buněk
