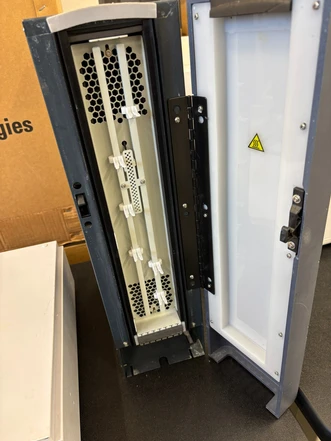

Waters ACQUITY UPLC 30 cm Column Heater/Cooler (30-cm CHC) je modul pro přesné temperování chromatografických kolon v systémech ACQUITY UPLC. Umožňuje aktivní ohřev i chlazení kolonového prostoru a je navržen pro dlouhé LC kolony až do délky 300 mm a vnitřního průměru 7,8 mm. Díky termoelektrickému systému s nucenou cirkulací vzduchu dokáže udržovat stabilní teplotu kolony v rozsahu až 15 °C pod okolní teplotou, maximálně však do 65 °C, což podporuje reprodukovatelné chromatografické separace i u teplotně citlivých metod.
Klíčové vlastnosti
- Aktivní ohřev i chlazení chromatografických kolon
- Nastavitelná teplota 4,0 až 65,0 °C v krocích po 0,1 °C
- Regulovatelný rozsah až 15 °C pod okolní teplotou až do 65 °C
- Pro LC kolony až 300 mm dlouhé a 7,8 mm ID
- Možnost instalace více kolon, až 6 sériově zapojených
- Vestavěný termistor pro zpětnovazební regulaci teploty
- Termoelektrický ohřev/chlazení s nucenou cirkulací vzduchu
- Integrace do systémů ACQUITY UPLC H-Class, H-Class Bio a I-Class
- Možnost použití jako alternativní nebo pomocný kolonový termostat podle konfigurace systému
- Řízení prostřednictvím konzole systému nebo parametrů chromatografické metody
- Kompatibilita s workflow řízenými softwarem Empower, MassLynx a UNIFI
Kompatibilita
Jako alternativní 30cm kolonový termostat:
- ACQUITY UPLC H-Class Series s modulem CH-A
- ACQUITY UPLC H-Class Bio Series s modulem CH-A
- ACQUITY UPLC I-Class Series s modulem CH-A
Jako pomocný 30cm kolonový termostat:
- ACQUITY UPLC H-Class Series s modulem CM-A
- ACQUITY UPLC H-Class Bio Series s modulem CM-A
Při použití s CM-A může být 30-cm CHC připojen přímo ke spínacím ventilům Column Manageru a využit jako další temperovaná kolonová zóna. Systém však může současně provozovat pouze jeden příslušný kolonový prostor podle dané konfigurace.
Technické specifikace
Temperace
- Nastavitelná teplota: 4,0–65,0 °C
- Rozlišení nastavení: 0,1 °C
- Reálně regulovatelná teplota: až 15 °C pod okolní teplotou až do 65 °C
- Princip: termoelektrický ohřev/chlazení s nucenou cirkulací vzduchu
- Teplotní zpětná vazba: interní termistor
Kapacita kolonového prostoru
- Počet kolon: až 6, sériově zapojených
- Maximální délka kolony: 300 mm
- Maximální vnitřní průměr kolony: 7,8 mm
- Maximální délka guard kolony nebo in-line filtru: 20 mm
- Nastavitelné klipy pro uchycení kolon různých rozměrů
Rozměry a hmotnost
- Výška: 55,2 cm
- Šířka: 15,2 cm
- Hloubka: 35,6 cm bez fitinky odkapové vany
- Hmotnost: 12,7 kg
Provozní podmínky
- Provozní teplota okolí: 4–40 °C
- Relativní vlhkost: 20–80 %, bez kondenzace
- Hlučnost: <58 dBA
- Doporučený volný prostor za modulem: 15 cm
- Skladovací a přepravní teplota: −30 až 60 °C
- Skladovací a přepravní vlhkost: 20–85 %, bez kondenzace
Elektrické parametry
- Napájení: 100–240 V AC
- Frekvence: 50–60 Hz
- Příkon: 240 VA
- Ochranná třída: Class I
- Kategorie přepětí: II
- Stupeň znečištění: 2
- Krytí proti vlhkosti: IPX0
Komunikace a řízení
- 25pinový D-sub konektor
- Řízení a komunikace prostřednictvím Sample Manageru
- Nastavení teploty z konzole systému nebo z chromatografické metody
Materiály v kontaktu s kapalinou
- Systémové hadičky a fitinky: 316 SST, PEEK, MP35N (Bio)
- Výstupní hadičky kolony a fitinky: PEEK
- Vana pro odkapávání rozpouštědel: polyethylen
- Odpadní hadička: Tygon 2475
