Komprehensivní dvourozměrná plynová chromatografie

Komprehensivní dvourozměrná plynová chromatografie (GC×GC) se stala významnou technikou moderní analytické chemie. Zatímco jednorozměrná plynová chromatografie (1D-GC) poskytuje účinnou separaci jednodušších směsí, u vysoce komplexních vzorků často naráží na své limity. V environmentálních, petrochemických, biologických analýzách nebo při analýze potravin se mohou ve vzorku nacházet stovky až tisíce sloučenin, z nichž mnohé v jednorozměrných systémech koelují. To omezuje schopnost 1D-GC takové směsi dostatečně rozdělit.

GC×GC tato omezení překonává zavedením dalšího rozměru (dimenze) separace. Kombinuje komplementární, v ideálním případě ortogonální, separační mechanismy s pokročilými modulačními procesy, čímž rozšiřuje chromatografický separační prostor. Díky tomu lze rozlišit sloučeniny, které by jinak koeluovaly nebo by nebylo možné je detekovat. GC×GC proto nabízí vyšší píkovou kapacitu, lepší selektivitu a díky fokusaci analytů při modulaci také lepší detekovatelnost. Čtenářům, kteří se s touto problematikou setkávají poprvé, může pomoci nejprve se seznámit se základními principy plynové chromatografie, které jsou základem pro pochopení vícerozměrných metod, jako je GC×GC.

V posledních dvou desetiletích význam této techniky výrazně vzrostl v oblastech, jako jsou monitoring životního prostředí, zpracování ropy a petrochemie, forenzní toxikologie, metabolomika nebo analýza potravin. Schopnost detekovat stopová množství sloučenin a rozlišovat skupiny příbuzných analytů činí z GC×GC cenný nástroj jak pro výzkum, tak pro průmyslové aplikace.

Tento článek představuje GC×GC, princip jejího fungování, hlavní výhody a oblasti použití, současná omezení i budoucí směry vývoje. Ať už jste analytický chemik, laboratorní pracovník nebo se pouze chcete seznámit s pokročilými separačními metodami, GC×GC ukazuje, proč je dvourozměrná plynová chromatografie (2D-GC) považována za skutečně průlomovou techniku.

Co je komprehensivní dvourozměrná plynová chromatografie (GC×GC)?

Dvourozměrná plynová chromatografie je pokročilá analytická technika, která separuje komplexní směsi pomocí dvou kolon s odlišnými stacionárními fázemi. Na rozdíl od 1D-GC, která využívá jediný separační mechanismus, GC×GC kombinuje dva komplementární, často ortogonální separační mechanismy zařazené za sebou, čímž výrazně zvyšuje rozlišení.

Při 1D-GC mohou sloučeniny s podobnými chemickými vlastnostmi koeluovat, což komplikuje jejich správnou identifikaci nebo kvantifikaci. GC×GC tento problém řeší použitím primární kolony, která je typicky nepolární, a následné sekundární kolony, která bývá polární nebo semipolární. Modulátor v pravidelných intervalech zachycuje frakce efluentu z první kolony a znovu je vnáší do druhé kolony, čímž zajišťuje komprehensivní analýzu celého vzorku. Spojením dvou separačních rozměrů se výrazně zvyšuje píková kapacita, což umožňuje lépe rozlišit a identifikovat stovky až tisíce sloučenin v závislosti na charakteru analyzované matrice.

Hlavním cílem GC×GC je maximalizovat separační účinnost při současném zachování vysoké citlivosti. Mezi její hlavní výhody patří zvýšená píková kapacita, omezení překryvu píků a strukturované chromatogramy, v nichž se chemicky podobné sloučeniny seskupují do charakteristických oblastí. Takto uspořádaná data usnadňují interpretaci a zvyšují spolehlivost výsledků.

GC×GC nepředstavuje pouze dílčí zdokonalení 1D-GC, ale významný posun v možnostech chromatografické separace analytů. V moderních analytických laboratořích se GC×GC uplatňuje při separaci vysoce komplexních vzorků, jako jsou frakce ropy nebo komplexní biologické vzorky. Rozšířením separačního prostoru a současným zvýšením citlivosti umožňuje GC×GC získat podrobnější informace o směsích, které byly dříve považovány za prakticky nerozdělitelné. Pro dosažení dobré reprodukovatelnosti a maximálního využití výhod dvourozměrné separace jsou zásadní správné nastavení systému a správná instalace chromatografických kolon.

Princip a mechanismus GC×GC

Princip GC×GC je založen na ortogonalitě, tedy na využití dvou odlišných separačních mechanismů, které společně zvyšují rozlišení. V první dimenzi jsou sloučeniny typicky separovány především podle těkavosti na nepolární koloně. Ve druhé dimenzi pak dochází k jejich další separaci na koloně s odlišnou stacionární fází podle jiných fyzikálně-chemických vlastností, například podle polarity.

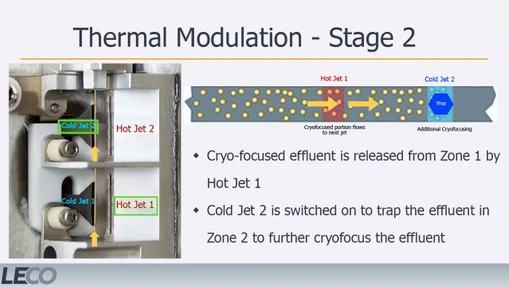

Klíčovou součástí celého procesu je modulátor. Nejčastěji se používají termální modulátory, které zachycují efluent z první kolony v kryogenně chlazené nebo tepelně řízené zóně a následně jej v přesně definovaných časových intervalech uvolňují v podobě úzkých pulzů do druhé kolony. Tím vznikají velmi úzké vstupní zóny analytů, které přispívají k vyšší píkové kapacitě a lepšímu rozlišení.

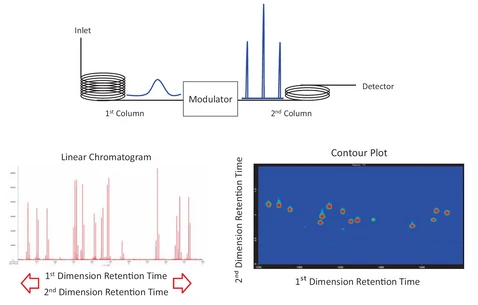

Výsledkem kombinace obou dimenzí je výrazné zvětšení separačního prostoru. Namísto jednoduchého jednorozměrného chromatogramu poskytuje GC×GC dvourozměrný chromatogram, v němž jsou píky rozmístěny podle retenčních časů v první a druhé dimenzi. Data se obvykle zobrazují pomocí vrstevnicových grafů (contour plots) nebo barevně kódovaných map, které usnadňují identifikaci jednotlivých skupin sloučenin.

GC×GC rovněž zlepšuje detekovatelnost analytů díky kompresi a fokusaci píků během modulace, což usnadňuje detekci látek přítomných ve stopových koncentracích. Výsledkem je výkonná analytická technika, která umožňuje rozlišit široké spektrum analytů a současně získat detailní informace o složení vzorku. Právě tento dvourozměrný přístup je jedním z důvodů, proč je GC×GC považována za průlomovou techniku moderní chromatografie.

Hlavní výhody GC×GC

Komprehensivní dvourozměrná plynová chromatografie nabízí řadu významných výhod, díky nimž je mimořádně účinnou technikou pro analýzu komplexních směsí v mnoha oblastech výzkumu i praxe.

1. Vyšší píková kapacita a rozlišení: Kombinací dvou ortogonálních separačních mechanismů umožňuje GC×GC rozlišit větší počet sloučenin než při 1D-GC. Tato zvýšená separační schopnost je zvláště přínosná například v petrochemických a environmentálních analýzách, kde může v jednorozměrných chromatogramech docházet ke koeluci jednotlivých složek nebo kontaminantů.
2. Lepší separace komplexních směsí: Dvourozměrná plynová chromatografie umožňuje separovat stovky až tisíce analytů obsažených v komplexních směsích. Díky strukturované separaci lze od sebe jasně odlišit i sloučeniny, které by v 1D-GC koeluovaly a zůstaly nerozlišené.
3. Lepší detekovatelnost stopových látek díky fokusaci píků při modulaci: Během modulace dochází ke kompresi zón analytů, což vede k užším a intenzivnějším píkům a ke zlepšení poměru signálu k šumu. Díky tomu lze detekovat i sloučeniny přítomné ve stopových koncentracích, což je zásadní například při monitorování znečištění životního prostředí nebo při hledání biomarkerů v biologických vzorcích.
4. Strukturované chromatogramy umožňující seskupování sloučenin: GC×GC poskytuje uspořádané chromatogramy, v nichž se chemicky podobné sloučeniny seskupují do charakteristických oblastí a vzorců. Například jednotlivé skupiny uhlovodíků mohou vytvářet charakteristické diagonální pásy, což usnadňuje rozpoznávání vzorců a identifikaci jednotlivých složek.

Díky těmto výhodám mění GC×GC chromatografickou analýzu z jednorozměrného separačního procesu na komplexní dvourozměrné mapování chemického složení vzorku a umožňuje získat informace, které byly dříve jen obtížně dostupné.

Běžné aplikace GC×GC

Komprehensivní dvourozměrná plynová chromatografie se stala významným nástrojem v řadě oborů, zejména při analýze vysoce komplexních směsí. Široké možnosti jejího využití ukazují, že v mnoha aplikacích nabízí podstatně větší separační možnosti než konvenční 1D-GC.

Environmentální analýza

GC×GC se široce využívá ke sledování znečišťujících látek, jako jsou polycyklické aromatické uhlovodíky (PAU), pesticidy a těkavé organické látky (VOC), v ovzduší, půdě a vodě. Její vysoká separační schopnost umožňuje spolehlivě detekovat stopová množství kontaminantů i ve velmi komplexních environmentálních matricích.

Analýza petrochemických produktů a paliv

Při zpracování ropy a v petrochemickém průmyslu hraje GC×GC významnou roli při charakterizaci ropných frakcí, paliv a maziv. Poskytuje detailní profily uhlovodíkového složení, které pomáhají optimalizovat rafinérské procesy a hodnotit kvalitu produktů.

Analýza potravin, chutí a aromat

V potravinářské chemii se GC×GC využívá k charakterizaci aromatických a těkavých složek i ke stanovení kontaminantů. Umožňuje například rozlišit i malé rozdíly ve složení těkavých látek v kávě nebo odhalit falšování esenciálních olejů.

Forenzní analýza a toxikologický screening

Ve forenzní analýze pomáhá GC×GC identifikovat drogy, výbušniny a toxické látky v komplexních biologických a environmentálních vzorcích. Vysoká citlivost je zvláště přínosná při toxikologickém screeningu, kdy je nutné detekovat a kvantifikovat látky přítomné ve velmi nízkých koncentracích.

Metabolomika a biologické vzorky

GC×GC umožňuje komplexní profilování metabolitů v tělních tekutinách a tkáních. Schopnost odhalovat charakteristické metabolické profily a potenciální biomarkery podporuje výzkum v oblasti precizní medicíny, diagnostiky onemocnění a systémové biologie.

Výzvy a omezení GC×GC

Navzdory svým významným přednostem přináší komprehensivní dvourozměrná plynová chromatografie také několik výzev, které mohou omezovat její širší využití.

• Jednou z hlavních překážek jsou pořizovací náklady na instrumentaci. Systémy GC×GC jsou podstatně nákladnější než konvenční jednorozměrné GC systémy, protože vyžadují pokročilé modulátory, vhodné detektory a přesné řízení teploty. Jejich pořízení proto může být obtížné zejména pro menší laboratoře s omezeným rozpočtem.
• Dalším problémem je technická náročnost metody. GC×GC vyžaduje přesné řízení provozních parametrů, jako jsou průtoky nosného plynu, teplotní program a parametry modulace. I malé odchylky mohou ovlivnit reprodukovatelnost výsledků, a proto je pro spolehlivý provoz nezbytný kvalifikovaný a zkušený personál.
• Další výzvu představuje zpracování dat. Rozsáhlé dvourozměrné datové soubory generované při GC×GC vyžadují pokročilé softwarové nástroje pro vizualizaci, zpracování a interpretaci. Bez vhodných nástrojů pro tvorbu vrstevnicových grafů a zpracování chromatografických píků může být získání relevantních informací z naměřených dat obtížné.
• Přestože GC×GC výrazně zlepšuje separaci komplexních směsí, jednoznačná identifikace strukturních izomerů často vyžaduje spojení s hmotnostní spektrometrií (GC×GC–MS). Další komplikaci může představovat příprava vzorků, zejména u biologických nebo environmentálních matric, které často vyžadují důkladné přečištění, aby se omezily rušivé vlivy dalších složek vzorku.

Navzdory těmto omezením postupný vývoj softwaru, automatizace a konstrukce přístrojů řadu uvedených problémů zmírňuje a vytváří podmínky pro širší využití GC×GC v různých aplikačních oblastech.

Budoucí trendy a inovace v GC×GC

Komprehensivní dvourozměrná plynová chromatografie se rychle rozvíjí a její budoucí úlohu v analytické chemii ovlivňuje několik významných technologických trendů. Jejich cílem je zvýšit výkonnost této techniky, zjednodušit její používání a zpřístupnit ji širšímu spektru laboratoří.

Jedním ze slibných směrů je vývoj miniaturizovaných a přenosných systémů GC×GC, které umožňují využít pokročilé separační možnosti přímo v terénu, například při monitorování životního prostředí nebo forenzních analýzách prováděných na místě. Současně se stále více uplatňuje spojení GC×GC s hmotnostní spektrometrií s vysokým rozlišením (HRMS), které umožňuje přesnější identifikaci sloučenin, zejména v komplexních směsích obsahujících izomery.

Dalším významným trendem je automatizace zpracování dat. Využití umělé inteligence a strojového učení usnadňuje interpretaci rozsáhlých multidimenzionálních datových souborů a omezuje potřebu časově náročného manuálního zpracování. Vyvíjejí se také zdokonalené modulátory, jejichž cílem je zlepšit detekovatelnost analytů, minimalizovat ztráty vzorku a zajistit stabilní a spolehlivý provoz v různých typech aplikací.

Stále větší pozornost je věnována také principům zelené analytické chemie. Snahy o snížení spotřeby energie, omezení používání rozpouštědel a zavádění udržitelnějších analytických postupů přispívají k tomu, aby GC×GC lépe odpovídala požadavkům na environmentálně šetrný provoz laboratoří.

Nové možnosti využití 2D-GC se objevují rovněž v klinických aplikacích, od analýzy těkavých látek ve vydechovaném vzduchu až po hledání biomarkerů pro precizní medicínu. Tyto inovace společně ukazují, že se GC×GC postupně posouvá od vysoce specializované techniky k širšímu využití jako analytická platforma s významným vědeckým i průmyslovým potenciálem.
